OPGW Airlal dây 24/48 lõi OPGW cáp sợi quang đơn chế độ G652D

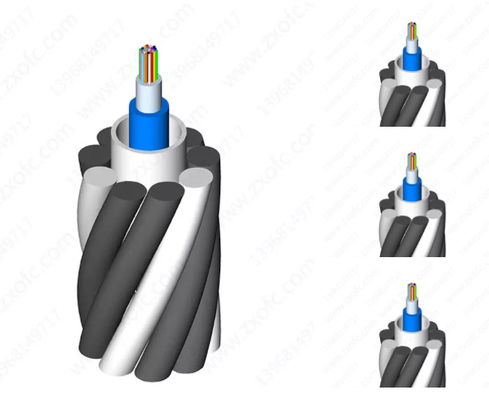

Loại ống lỏng trung tâm
Các sợi được đặt lỏng lẻo trong một ống thép không gỉ kín và chống nước đầy gel ngăn nước.ống này cung cấp bảo vệ cho sợi trong khi lắp đặt và hoạt động trong điều kiện môi trường khắc nghiệt. Lớp nhôm trên ống là tùy chọn. ống quang không gỉ nằm ở trung tâm của cáp được bảo vệ bởi một hoặc nhiều lớp thép nhôm tráng và dây nhôm gây phiền.Các dây thép nhôm bọc được hình dạng theo dạng hình vòm xung quanh đơn vị quang học để cung cấp cấu trúc nhỏ gọnCác dây kim loại cung cấp sức mạnh cơ học để chịu được các điều kiện lắp đặt và hoạt động nghiêm trọng, đồng thời đạt được tính dẫn để kiểm soát sự gia tăng nhiệt độ trong điều kiện mạch ngắn.

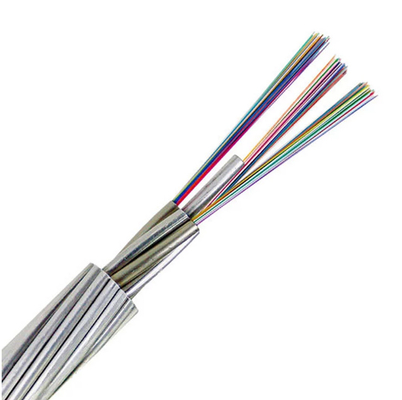

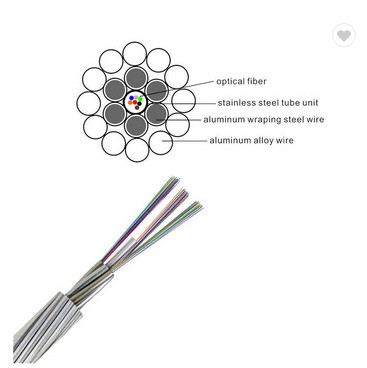

Multi lỏng ống ty
Loại ống lỏng đa
Các sợi được bao bọc trong một ống thép không gỉ chống nước có chứa gel ngăn nước.Lớp bên trong của một cáp tiêu chuẩn đa lớp bao gồm hai hoặc ba ống quang thép không gỉ được dây chuyền xoắn ốcLoại ống lỏng đa phù hợp với nhu cầu số lượng sợi cao (hơn 48 sợi) với tối đa 144 sợi.Nó có thể đáp ứng các yêu cầu của công suất hiện tại lớn và cắt ngang rộng.
Ứng dụng
OPGW phục vụ như một dây đất và hệ thống liên lạc trên các đường dây điện mới, đặc biệt là trên các đường dây điện bình thường và cực cao.cung cấp truyền thông sợi bổ sung và cung cấp điện mạch ngắn và chống sét.
Cáp OPGW chủ yếu được sử dụng trên các đường dây 500KV, 220KV và 110KV. Chúng thường được sử dụng trong các đường dây mới do cắt điện và giới hạn an ninh.Chúng phù hợp nhất cho các đường dây điện áp cao trên 110KV với dải dài (thường vượt quá 250 mét).
Đặc điểm
Cáp có thể chứa tới 144 sợi.
Cáp có đường kính và trọng lượng gần như giống như một dây đất khác, giúp thêm ít tải bổ sung vào tháp trong khi vẫn cung cấp độ bền kéo cao.
Việc sử dụng công nghệ dây thừng ống thép không gỉ xuất sắc cho phép các sợi có chiều dài dư thừa thứ cấp tốt và cho phép chúng di chuyển tự do trong ống,giữ cho sợi không bị căng thẳng trong khi dây cáp bị căng thẳng theo chiều dọc.
Các sợi quang được bảo vệ bởi các ống thép không gỉ.
Cáp cung cấp an ninh tuyệt vời và có hiệu suất chống đạn tốt.
Thiết kế chuỗi ACSW, AAW và SST cung cấp một loạt các kết hợp dẫn điện và độ bền kéo cơ học.
Sợi và LlợnTu-be CNhận dạng
Các sợi riêng lẻ và ống lỏng phải tuân thủ tiêu chuẩn TIA/EIA-598-A và tuân theo mã màu như được chỉ định dưới đây.
ống thép 1 (sợi số 1-12): Sợi quang đơn chế độ (SM)
Màu sắc sợi
| Không. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Màu sắc | Màu xanh | Cam | Xanh | Màu nâu | Xám | Màu trắng | Màu đỏ | Tự nhiên | Màu vàng | Violeta | Màu hồng | Aqua |
Bụi thép 2 (sợi số 13-24): Sợi quang đơn chế độ (SM)
Một chất đánh dấu màu đen (50mm pitch)
| Không. | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| Màu sắc | Màu xanh | Cam | Xanh | Màu nâu | Xám | Màu trắng | Màu đỏ | Tự nhiên | Màu vàng | Violeta | Màu hồng | Aqua |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
ống thép 3 (sợi số 25-36): Sợi quang đơn chế độ (SM)
Một chất đánh dấu màu đen (100mm pitch)
| Không. | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| Màu sắc | Màu xanh | Cam | Xanh | Màu nâu | Xám | Màu trắng | Màu đỏ | Tự nhiên | Màu vàng | Violeta | Màu hồng | Aqua |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
Bụi thép 4 (sợi số 37-48): Sợi quang đơn chế độ (SM)
Một chất đánh dấu màu đen (150mm pitch)
| Không. | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 |
| Màu sắc | Màu xanh | Cam | Xanh | Màu nâu | Xám | Màu trắng | Màu đỏ | Tự nhiên | Màu vàng | Violeta | Màu hồng | Aqua |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
Bao bì và vận chuyển
OPGW phải được cuộn chặt chẽ và đồng đều trên một cuộn sắt gỗ bền phù hợp với tiêu chuẩn ANSI/AA 53-1981 hoặc tương đương.Các cuộn nên được củng cố bằng gỗ-văn chắc chắn để đảm bảo rằng OPGW vẫn còn không bị hư hại trong vận chuyển thông thường, xử lý, lưu trữ, và dây hoạt động.
Chúng tôi chọn các loại cuộn khác nhau (D, d, b, w1, w2) để tải cáp, dựa trên chiều dài của nó.
