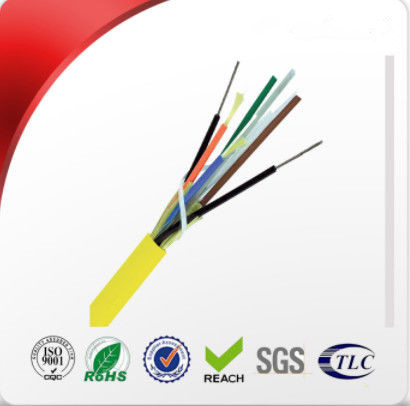

Cáp quang phân phối đệm đa năng trong nhà
Thông số kỹ thuật này bao gồm các yêu cầu thiết kế về tiêu chuẩn cấu trúc, cơ học, vật lý và hiệu suất đối với việc cung cấp cáp quang.Các tính năng được mô tả trong tài liệu này nhằm cung cấp thông tin về hiệu suất của cáp quang.
thông số kỹ thuật
Tổng quan thông số kỹ thuật
| Loại cáp | Cáp trong nhà phân phối đa sợi |
| Loại sợi | SM G652D |
| Ứng dụng | Truyền thông, mạng LAN |
| Các phương pháp cài đặt được đề xuất | trong nhà |
| Phạm vi nhiệt độ | -20℃ đến 60℃ |
Chất xơ thông số kỹ thuật
| Thông số kỹ thuật của sợi quang đơn mode ITU-T G.652D (B1.3) | |||
| Đặc trưng | Điều kiện | Giá trị được chỉ định | Các đơn vị |
| Đặc điểm quang học | |||
| Đường kính trường chế độ (MFD) |
1310nm |
9,2 ± 0,4 |
µm |
| Bước sóng ngưỡng (λcc) | ≤1260 | bước sóng | |
| hệ số suy giảm |
1310nm |
＜0,35 |
dB/km |
| Mất uốn vĩ mô | φ75mm, 100 vòng tròn, ở 1550nm | ≤0,1 | dB |
| Độ suy giảm không đồng nhất | ≤0,05 | dB | |
| Hệ số phân tán |
1288~1339nm |
≤3,5 |
Ps/(nm.km) |
| Bước sóng phân tán bằng không | 1300~1324 | bước sóng | |
| Độ dốc phân tán tối đa bằng không | ≤0,093 | Ps/(nm2.km) | |
| Chỉ số khúc xạ nhóm (giá trị điển hình) |
1310nm |
1.466 |
|
| đặc trưng hình học | |||
| đường kính ốp | 125,0 ± 1,0 | µm | |
| Lỗi đồng tâm lõi / lớp phủ | ≤0,8 | µm | |
| Tấm ốp không tròn | ≤1,0 | % | |
| đường kính lớp phủ | 245,0±10 | µm | |
| Lỗi đồng tâm của lớp phủ/lớp phủ | ≤12,0 | µm | |
| Lớp phủ không tròn | ≤8 | % | |
| Đường kính của lớp phủ màu | 250,0 ± 15 | µm | |
| đặc tính cơ học | |||
| Curling (bán kính) | ≥4 | tôi | |
| bằng chứng căng thẳng | ＞0,69 | điểm trung bình | |
| lực dải phủ |
Giá trị trung bình |
1,0-5,0 |
N |
| Tham số nhạy cảm ăn mòn ứng suất động (nđgiá trị) | ≥20 | ||
| Đếm sợi | Kích thước cáp (mm) | Trọng lượng cáp (kg/km) | Độ bền kéo (N) | Nghiền nát (N/100mm) | tối thiểuBán kính uốn cong (mm) | Phạm vi nhiệt độ (℃) | |||
| Dài | Ngắn | Dài | Ngắn | Năng động | tĩnh | ||||
| 4 | 5.0 | 19,0 | 130 | 440 | 200 | 1000 |
|
|
|
| 6 | 5.2 | 23,0 | 130 | 440 | 200 | 1000 | |||
| số 8 | 5,5 | 26,0 | 130 | 440 | 200 | 1000 | |||
| 12 | 6,5 | 36,5 | 200 | 660 | 200 | 1000 | |||
| 16 | 7,5 | 44,5 | 200 | 660 | 200 | 1000 | |||
| 24 | 8.2 | 54,5 | 200 | 660 | 200 | 1000 | |||
| 36 | 9,0 | 72.0 | 200 | 660 | 200 | 1000 | |||
| 48 | 10,5 | 90,0 | 200 | 660 | 200 | 1000 | |||
Cấu trúc cáp
