Cáp quang 12 lõi tự hỗ trợ ngoài trời GYTC8s
Ứng dụng:
☆. Thông qua phân phối ngoài trời.
☆. Thích hợp cho ống dẫn trên không và phương pháp chôn lấp.
☆ Khoảng cách xa và liên lạc mạng cục bộ.
Đặc trưng:
☆ Thép không gỉ hoặc thép mạ kẽm tự chống đỡ.
☆ Hiệu suất cơ học và môi trường Excellet.
☆. Số lượng sợi: 2-24 lõi.
Sơ đồ phân bổ sợi quang
| Số sợi | Số ống | Chất xơ trên mỗi ống | Loại sợi |
| 2 | 1 | 2 F / Ống | SM G652D MM 50/125 MM 62,5/125 |
| 4 | 1 | 4 F / Ống | |
| 6 | 1 | 6 F / Ống | |
| số 8 | 1 | 8 F / Ống | |
| 12 | 1 | 12 F / Ống | |
| 24 | 1 | 24 F / Ống |

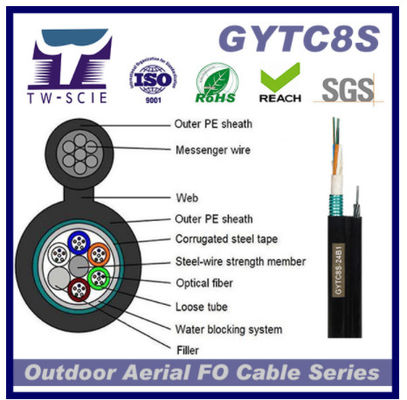

Chi tiết cấu tạo cáp
| vật phẩm | Sự miêu tả | |
| Số lượng chất xơ | 2 lõi đến 24cores | |
| Thành viên sức mạnh kết nối | Vật liệu | Dây thép mạ kẽm |
| đường kính | 1,2 mm | |
| Ống lỏng | vật liệu | PBT |
| đường kính | Ф2.0-2.8 | |
| Lấp đầy cáp | vật liệu | Hợp chất làm đầy cáp |
| Vỏ bọc bên ngoài | vật liệu | HDPE |
| đường kính | 1,7 ± 0,2mm | |
Đặc tính cơ học của cáp
| vật phẩm | Đường kính cáp | Cân nặng | |
| 2 lõi đến 24 lõi | 3,2 * 7,2 mm | 70 kg / km | |
| Phạm vi nhiệt độ cài đặt | -15 - + 60 | ||
| Nhiệt độ vận hành và vận chuyển | -40- + 70 | ||
| Căng thẳng làm việc tối đa hàng ngày | 1500 N | ||
| Tối đaSức căng làm việc cho phép | 600 N | ||
| Bán kính uốn tối thiểu (mm) | hoạt động | 10D mm | |
| cài đặt | 20D mm | ||
| Tải thêm | 0,5% -0,7% | ||
| Đá | 5mm | ||
| Tốc độ gió | 35m / s | ||
Đặc tính sợi
| Kiểu sợi | Đơn vị | SM G652D | MM 50/125 | MM 62,5 / 125 | ||
| tình trạng | nm | 1310/1550 | 850/1300 | 850/1300 | ||
| sự suy giảm | dB / km | ≤0,36 / 0,23 | ≤3.0 / 1.0 | ≤3.0 / 1.0 | ||
| Sự phân tán | 1310nm | Ps / (nm * km) | ≥-3,4 ≤3,4 | ..... | ..... | |
| 1550nm | Ps / (nm * km) | ≤18 | ..... | ..... | ||
| 1625nm | Ps / (nm * km) | ≤22 | ||||
| Băng thông | 850nm | MHZ.KM | ..... | > = 400 | > = 160 | |
| 1300nm | MHZ.KM | ..... | > = 800 | > = 500 | ||
| Bước sóng phân tán bằng không | nm | > = 1302, ≤1322 | ..... | ..... | ||
| Độ dốc phân tán bằng không | Ps (nm2 * km) | ≤0.091 | ..... | ..... | ||
| PMD sợi riêng lẻ tối đa | Ps√km | ≤0,2 | ..... | ..... | ||
| Giá trị liên kết thiết kế PMD | Ps√km | ≤0.08 | ..... | ..... | ||
| Bước sóng cắt sợi quang λc | nm | > = 1180, ≤1330 | ..... | ..... | ||
| Bước sóng cắt cáp λcc | nm | ≤1260 | ..... | ..... | ||
| MFD | 1310nm | ừm | 9,2 ± 0,4 | ..... | ..... | |
| 1550nm | ừm | 10,4 ± 0,8 | ..... | ..... | ||
| Khẩu độ số (NA) | ...... | 0,200 ± 0,015 | 0,275 ± 0,015 | |||
| Bước (trung bình của phép đo hai chiều) | dB | ≤0.05 | ≤0,10 | ≤0,10 | ||
| Sự bất thường về chiều dài sợi và sự gián đoạn của điểm | dB | ≤0.05 | ≤0,10 | ≤0,10 | ||
| Hệ số tán xạ ngược khác biệt | dB / km | ≤0.03 | ≤0.08 | ≤0,10 | ||
| Độ đồng đều suy giảm | dB / km | ≤0.01 | ....... | ....... | ||
| Đường kính lõi | ừm | ...... | 50 ± 1,0 | 62,5 ± 2,5 | ||
| Đường kính ốp | ừm | 125,0 ± 0,1 | 125,0 ± 0,1 | 125,0 ± 0,1 | ||
| Ốp không tuần hoàn | % | ≤1.0 | ≤1.0 | ≤1.0 | ||
| Đường kính lớp phủ | ừm | 242 ± 7 | 242 ± 7 | 242 ± 7 | ||
| Lớp phủ / chaffinch lỗi đồng tâm | ừm | ≤12.0 | ≤12.0 | ≤12.0 | ||
| Lớp phủ không tuần hoàn | % | ≤6.0 | ≤6.0 | ≤6.0 | ||
| Lỗi đồng tâm lõi / lớp phủ | ừm | ≤0,6 | ≤1,5 | ≤1,5 | ||
| Curl (bán kính) | ừm | ≤4 | ..... | ..... | ||
