Cáp quang ngoài trời bọc thép đôi GYTA53 Cấu trúc nhỏ gọn chế độ đơn

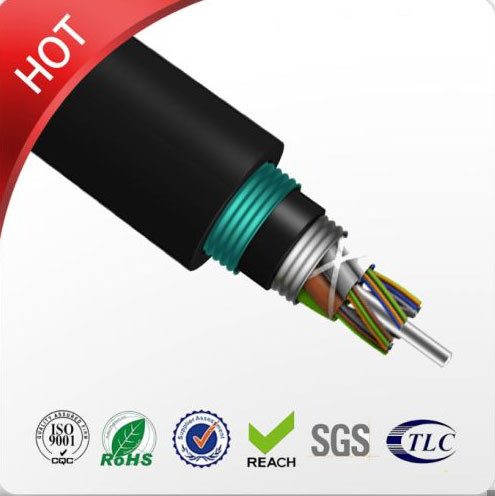

Mô tả cáp từ bên trong ra bên ngoài:
1. chất xơ
2. Thành viên tăng cường dây thép
3. ống lỏng lẻo
4. vỏ bọc bên trong
5. hệ thống chặn nước
6. hợp chất làm đầy
7. băng thép sóng
8. bề ngoài
Ứng dụng
1. Phân phối ống dẫn hoặc chôn trực tiếp ngoài trời.
2. Giao tiếp mạng đường dài và mạng cục bộ.
Đặc trưng
1. Băng thép tăng cường.
2. Filler bảo vệ ống thép sợi băng được bổ sung.
3. Hiệu suất cơ học và môi trường tuyệt vời.
4. Cấu trúc nhỏ gọn. Trọng lượng nhẹ.
5. Cài đặt thuận tiện và hoạt động đơn giản.
6. Hệ thống ngăn nước tốt.
7. Vỏ kép.
| vật phẩm | Sự miêu tả | ||||||
| Số lượng chất xơ | 2-288cores | ||||||
| Chất xơ | kiểu | G652D / G657A / OM1 / OM2 / OM3 / OM4 | |||||
| đường kính | 250µm | ||||||
| Thành viên sức mạnh | materia | Băng thép và kính E | |||||
| Vỏ bọc bên trong | vật liệu | PE | |||||
| đường kính | / | ||||||
| Vỏ bọc bên ngoài | vật liệu | PE | |||||
| đường kính | 12,5 ~ 16,5mm | ||||||
| Kích thước cáp (Chiều cao * chiều rộng) | / | ||||||
| Trọng lượng cáp | 155 ~ 255KG ± 1KG | ||||||
| Phạm vi nhiệt độ cài đặt (ºC) | -20 + 60 | ||||||
| Nhiệt độ vận hành và vận chuyển (ºC) | -40 + 70 | ||||||
| Bán kính uốn tối thiểu (mm) | Dài hạn | 10D | |||||
| Uốn tối thiểu Bán kính (mm) |
Thời gian ngắn | 20D | |||||
| Tối thiểu cho phép Độ bền kéo (N) |
Dài hạn | 3000 | |||||
| Tối thiểu cho phép Độ bền kéo (N) |
Thời gian ngắn | 4000 | |||||
| Tải trọng nghiền (N / 100mm) | Dài hạn | 300 | |||||
| Tải trọng nghiền (N / 100mm) | thời gian ngắn | 1000 | |||||
Màu tiêu chuẩn của sợi và ống
| Kiểu sợi | Đơn vị | SM G652 |
SM G652D |
MM 50/125 |
MM 62,5 / 125 |
MM OM3-300 |
|
| tình trạng | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| sự suy giảm | dB / km | ≤ | ≤ | ≤ | ≤3.0 / 1.0 | ≤3.0 / 1.0 | |
| 0,36 / 0,23 | 0,34 / 0,22 | 3.0 / 1.0 | ---- | ---- | |||
| Sự phân chia | 1550nm | Ps / (nm * km) | ---- | ≤18 | ---- | ---- | Sự phân chia |
| 1625nm | Ps / (nm * km) | ---- | ≤22 | ---- | ---- | ||
| Bandwith | 850nm | MHZ.KM | ---- | ---- | > = 400 | > = 160 | Bandwith |
| 1300nm | MHZ.KM | ---- | ---- | > = 800 | > = 500 | ||
| Bước sóng phân tán bằng không | nm | 1300-1324 | > = 1302, ≤1322 |
---- | ---- | > = 1295, ≤1320 |
|
| Độ dốc không phân chia | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD tối đa Fibr riêng lẻ | ≤0,2 | ≤0,2 | ---- | ---- | ≤0,11 | ||
| Giá trị liên kết thiết kế PMD | Ps (nm2 * k NS) |
≤0,12 | ≤0.08 | ---- | ---- | ---- | |
| Bước sóng cắt sợi quang λc | nm | > = 1180, ≤1330 |
> = 1180, ≤1330 |
---- | ---- | ---- | |
| Ngắt cáp bước sóng λcc |
nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | ừm | 9,2 +/- 0,4 | 9,2 +/- 0,4 | ---- | ---- | ---- |
| 1550nm | ừm | 10,4 +/- 0,8 | 10,4 +/- 0,8 | ---- | ---- | ---- | |
| Số Khẩu độ (NA) |
---- | ---- | 0,200 + / -0.015 |
0,275 +/- 0. 015 |
0,200 +/- 0 .015 |
||
| Bước (trung bình của hai chiều đo đạc) |
dB | ≤0.05 | ≤0.05 | ≤0,10 | ≤0,10 | ≤0,10 | |
| Bất thường so với chất xơ chiều dài và điểm |
dB | ≤0.05 | ≤0.05 | ≤0,10 | ≤0,10 | ≤0,10 | |
| Tính liên tục | |||||||
| Phân tán ngược sự khác biệt hệ số |
dB / km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0,10 | ≤0.08 | |
| Độ đồng đều suy giảm | dB / km | ≤0.01 | ≤0.01 | ||||
| Bộ điều chỉnh độ sáng lõi | ừm | 50 +/- 1,0 | 62,5 +/- 2,5 | 50 +/- 1,0 | |||
| Đường kính ốp | ừm | 125,0 +/- 0,1 | 125,0 +/- 0,1 | 125,0 +/- 0,1 | 125,0 +/- 0,1 | 125,0 +/- 0,1 | |
| Ốp không tuần hoàn | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Đường kính lớp phủ | ừm | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | |
| Lớp phủ / chaffinch đồng tâm lỗi |
ừm | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| Lớp phủ không tuần hoàn | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Lõi / lớp phủ lỗi hình nón | ừm | ≤0,6 | ≤0,6 | ≤1,5 | ≤1,5 | ≤1,5 | |
| Curl (bán kính) | ừm | ≤4 | ≤4 | ---- | ---- | ---- | |
