Nhà máy cáp Flat FTTH 1core G657A LSZH Cáp thả bướm trong nhà

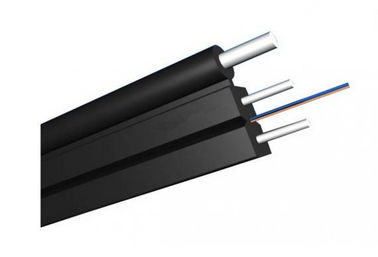

Cáp thả trong nhà GJXFH FTTH sử dụng cấu trúc phẳng hình cánh bướm, có bộ phận sợi quang được đặt ở trung tâm.Hai thành viên cường độ nhựa gia cường sợi (FRP) song song được đặt ở hai bên.Sau đó, cáp được hoàn thành với vỏ bọc LSZH.
Đặc trưng
1. Hiệu suất chống thấm nước tốt
2. Ít khói, không halogen và vỏ chống cháy
3. Đường kính nhỏ hơn, cấu trúc đơn giản, trọng lượng nhẹ và tính khả thi cao
Thành viên cường độ 4.FRP đảm bảo khả năng chống điện từ và nghiền nát
5. Sợi có độ nhạy uốn cong thấp đặc biệt cung cấp khả năng truyền dữ liệu băng thông cao
6. Thiết kế sáo mới lạ, dễ dàng tách và nối, đơn giản hóa việc lắp đặt và bảo trì
7. Truy cập mạng
8. Mạng cục bộ (LAN)
9. Người dùng cuối đã sử dụng cáp trực tiếp
10. Hệ thống thông tin liên lạc sợi quang
11. Hệ thống cáp và phân phối trong nhà FTTH
Ứng dụng
1. Thông qua phân phối trong nhà.
2. Là bím tóc của thiết bị liên lạc
3. Thích hợp cho thiết bị liên lạc
4. Có thể cài đặt thuận tiện
Đặc trưng
1. Trọng lượng, chi phí thấp và khả thi.
2. Thích hợp cho lĩnh vực không gian hạn chế của chi nhánh, loạt trong nhà
3. Đặt để tạo thuận lợi cho hoạt động xây dựng, một phần và cáp
4. Áo khoác sử dụng vật liệu chống cháy ít khói, không chứa halogen.
5. Chống sét và môi trường điện mạnh;
6. FRP hoặc KFRP tăng cường các vật liệu thành phần.
Yêu cầu đặt hàng
1. Phân loại sợi quang: Chế độ đơn G652,G655,G657, Đa chế độ 50/125,62.5/125,OM3,OM4.
2. Thương hiệu sợi: YOFC, Corning, Fiberhome Fujikura, OFS, v.v.
3. Vật liệu vỏ bọc: PE, LSZH, PVC (có thể yêu cầu).
4. Màu vỏ bọc: Đen, có thể được yêu cầu.
5. Màu của sợi và ống: tùy theo màu sợi, có thể được yêu cầu.
6. Kích thước cáp: phải phù hợp với bảng, có thể được yêu cầu.
7. Chiều dài của cáp: thường là 2KM, có thể được yêu cầu.
8. Yêu cầu khác: có thể thương lượng.
thông số kỹ thuật
|
Loại cáp |
Cáp thả FTTH |
Đếm sợi |
1 sợi |
|
Sự thi công |
bướm phẳng |
Chế độ đơn G.657A |
Chế độ đơn G.657A |
|
Chất liệu áo khoác ngoài |
LSZH (Đen/Trắng) |
Thành viên sức mạnh |
FRP |
|
Đường kính cáp |
(2,0±0,1)×(3,0±0,1) mm |
Cân nặng |
10kg/km |
|
Độ bền kéo (dài hạn/ngắn hạn) |
100/200N |
Crush Load (dài hạn/ngắn hạn) |
300/1000 (N/100mm) |
|
Bán kính uốn (dài hạn/ngắn hạn) |
10D/20D (mm) |
Nhiệt độ vận hành/bảo quản |
-40 đến +85 °C |
Chi tiết xây dựng cáp:
|
Mặt hàng |
Sự miêu tả |
||||||
|
Số sợi |
1 lõi |
||||||
|
Chất xơ |
kiểu |
G657A |
|||||
|
đường kính |
250µm |
||||||
|
thành viên sức mạnh |
vật liệu |
Dây thép mạ kẽm/FRP/KFRP |
|||||
|
Độ dày vỏ cáp |
/ |
tối đa.0,8mm / phút.0,4mm |
|||||
|
/ |
/ |
||||||
|
vỏ bọc bên ngoài |
vật liệu |
LSZH |
|||||
|
đường kính |
1,8 ± 0,2mm |
||||||
|
Kích thước cáp (Chiều cao * chiều rộng) |
3,0(±0,1) mm ×2,0 (±0,2) mm |
||||||
|
trọng lượng cáp |
8,5kg ± 1kg |
||||||
|
Phạm vi nhiệt độ cài đặt (ºC) |
-20+60 |
||||||
|
Nhiệt độ vận hành và vận chuyển (ºC) |
-40+70 |
||||||
|
Bán kính uốn tối thiểu (mm) |
dài hạn |
10D |
|||||
|
uốn tối thiểu |
Thời gian ngắn |
20D |
|||||
|
tối thiểu cho phép |
dài hạn |
40 |
|||||
|
tối thiểu cho phép |
Thời gian ngắn |
80 |
|||||
|
Tải trọng nghiền nát (N/100mm) |
dài hạn |
500 |
|||||
|
Tải trọng nghiền nát (N/100mm) |
thời gian ngắn |
1000 |
|||||
Đặc tính sợi:
|
phong cách sợi |
Đơn vị |
SM |
SM |
MM |
MM |
MM |
|
|
tình trạng |
bước sóng |
1310/1550 |
1310/1550 |
850/1300 |
850/1300 |
850/1300 |
|
|
sự suy giảm |
dB/km |
≤ |
≤ |
≤ |
≤3.0/1.0 |
≤3.0/1.0 |
|
|
0,36/0,23 |
0,34/0,22 |
3.0/1.0 |
---- |
---- |
|||
|
phân tán |
1550nm |
ps/(nm*km) |
---- |
≤18 |
---- |
---- |
phân tán |
|
1625nm |
ps/(nm*km) |
---- |
≤22 |
---- |
---- |
|
|
|
Băng thông |
850nm |
MHZ.KM |
---- |
---- |
>=400 |
>=160 |
Băng thông |
|
1300nm |
MHZ.KM |
---- |
---- |
>=800 |
>=500 |
|
|
|
Bước sóng phân tán bằng không |
bước sóng |
1300-1324 |
>=1302, |
---- |
---- |
>= 1295, |
|
|
Độ dốc phân tán bằng không |
bước sóng |
≤0,092 |
≤0,091 |
---- |
---- |
---- |
|
|
PMD Sợi cá nhân tối đa |
|
≤0,2 |
≤0,2 |
---- |
---- |
≤0,11 |
|
|
Giá trị liên kết thiết kế PMD |
Ps(nm2*k |
≤0,12 |
≤0,08 |
---- |
---- |
---- |
|
|
Bước sóng cắt sợi quang λc |
bước sóng |
>= 1180, |
>=1180, |
---- |
---- |
---- |
|
|
ngắt cáp |
bước sóng |
≤1260 |
≤1260 |
---- |
---- |
---- |
|
|
MFD |
1310nm |
ô |
9,2+/-0,4 |
9,2+/-0,4 |
---- |
---- |
---- |
|
1550nm |
ô |
10,4+/-0,8 |
10,4+/-0,8 |
---- |
---- |
---- |
|
|
số |
|
---- |
---- |
0,200+/ |
0,275+/-0. |
0,200+/-0 |
|
|
Bước (có nghĩa là hai chiều |
dB |
≤0,05 |
≤0,05 |
≤0,10 |
≤0,10 |
≤0,10 |
|
|
Bất thường trên chất xơ |
dB |
≤0,05 |
≤0,05 |
≤0,10 |
≤0,10 |
≤0,10 |
|
|
|
|
|
|
|
|
|
|
|
gián đoạn |
|||||||
|
Sự khác biệt tán xạ ngược |
dB/km |
≤0,05 |
≤0,03 |
≤0,08 |
≤0,10 |
≤0,08 |
|
|
suy giảm đồng nhất |
dB/km |
≤0,01 |
≤0,01 |
|
|
|
|
|
lõi dimater |
ô |
|
|
50+/-1.0 |
62,5+/-2,5 |
50+/-1.0 |
|
|
đường kính ốp |
ô |
125,0+/-0,1 |
125,0+/-0,1 |
125,0+/-0,1 |
125,0+/-0,1 |
125,0+/-0,1 |
|
|
Tấm ốp không tròn |
% |
≤1,0 |
≤1,0 |
≤1,0 |
≤1,0 |
≤1,0 |
|
|
đường kính lớp phủ |
ô |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
|
|
lớp phủ/chaffinch |
ô |
≤12,0 |
≤12,0 |
≤12,0 |
≤12,0 |
≤12,0 |
|
|
Lớp phủ không tròn |
% |
≤6,0 |
≤6,0 |
≤6,0 |
≤6,0 |
≤6,0 |
|
|
Lỗi đồng tâm lõi/lớp phủ |
ô |
≤0,6 |
≤0,6 |
≤1,5 |
≤1,5 |
≤1,5 |
|
|
Curl (bán kính) |
ô |
≤4 |
≤4 |
---- |
---- |
---- |
|

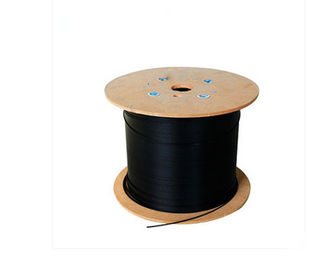

Đóng gói & Vận chuyển
Hồ sơ công ty
Công ty TNHH DONGGUAN TW-SCIE.là một nhóm doanh nghiệp công nghệ cao ở Trung Quốc dành cho các cam kết truyền thông với quyền của các nhà xuất khẩu và kẻ mạo danh của chúng tôi.Kể từ khi thành lập, các sản phẩm chất lượng cao và sự hợp tác chặt chẽ đã giúp doanh nghiệp phát triển ổn định và nhanh chóng thành một công ty truyền thông chuyên biệt
Nhà cung cấp nhà sản xuất và nhà cung cấp dịch vụ kỹ thuật các dòng sản phẩm và thông số kỹ thuật hoàn chỉnh nhất trong ngành cáp quang của Trung Quốc.
Doanh nghiệp sở hữu một nhóm tài năng trung thành, thông minh, tận tâm.Trong khi uốn mình để theo kịp sự phát triển và ứng dụng tiên tiến trên toàn thế giới, chúng tôi xây dựng mối quan hệ hợp tác với nhiều học viện nghiên cứu khoa học.
hình ảnh chi tiết
Chất lượng & Dịch vụ của chúng tôi
CÔNG TY TNHH DONGGUAN TW-SCIEcam kết cung cấp các sản phẩm & dịch vụ cáp quang chất lượng cao nhất cho khách hàng bằng cách:
1. Luôn đáp ứng về chất lượng và hiệu suất sản phẩm;
2. Cung cấp sản phẩm và dịch vụ kịp thời để đáp ứng yêu cầu của khách hàng;
3. Đảm bảo rằng nhân viên của chúng tôi được đào tạo bài bản để họ có thể phục vụ khách hàng tốt hơn.
Giải quyết vấn đề của bạn là ưu tiên của chúng tôi, xin vui lòng liên hệ với chúng tôi!
