LSZH Vỏ cáp quang FTTH với dây thép FRP tăng cường

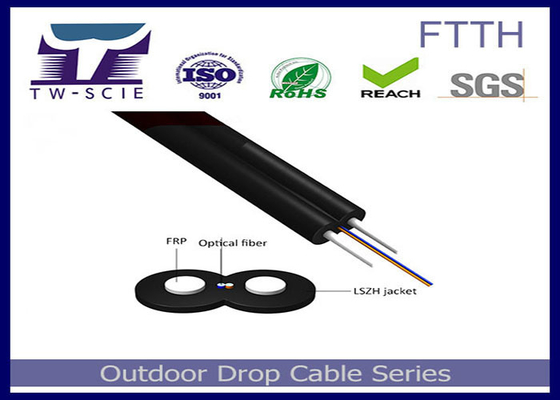

Mạng truy cập tự hỗ trợ sử dụng cáp quang ngoài trời trong nhà có hình con bướm để đặt bộ truyền thông quang ở trung tâm, hai thành viên cường độ kim loại song song được đặt ở cả hai bên và thêm thành viên cường độ kim loại duy nhất ở bên ngoài. Cuối cùng, nó được hoàn thiện với vỏ ngoài Lsoh Low Smoke Zero Halogen(LSZH) màu đen hoặc có màu.
Ứng dụng
3. Thích hợp cho nối sàn.
Đặc trưng
1. Sợi 250um.
2. FRP/KFRP.
3. Vỏ LSZH.

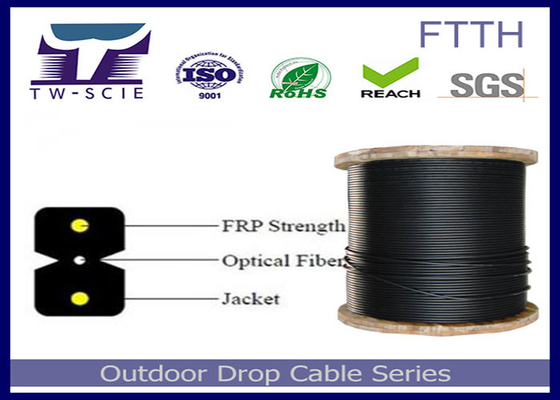

Chi tiết cấu tạo cáp
| Mặt hàng | Sự miêu tả | ||||||
| Số sợi | 2-24 lõi | ||||||
| Chất xơ | kiểu | G652D/G657A/Đa chế độ | |||||
| đường kính | 250µm | ||||||
| thành viên sức mạnh | vật liệu | sợi Kevlar | |||||
| ống lỏng lẻo | đường kính | 0,9-1,2mm | |||||
| vật liệu | / | ||||||
| vỏ bọc bên ngoài | vật liệu | PVC/LSZH | |||||
| đường kính | 1.6*2.0-3.0*6.0mm | ||||||
| Kích thước cáp (Chiều cao * chiều rộng) | / | ||||||
| trọng lượng cáp | 5,5-28,5kg | ||||||
| Phạm vi nhiệt độ cài đặt (ºC) | -20+60 | ||||||
| Nhiệt độ vận hành và vận chuyển (ºC) | -40+70 | ||||||
| Bán kính uốn tối thiểu (mm) | dài hạn | 10D | |||||
| uốn tối thiểu Bán kính (mm) |
Thời gian ngắn | 20D | |||||
| tối thiểu cho phép Độ bền kéo (N) |
dài hạn | 40 | |||||
| tối thiểu cho phép Độ bền kéo (N) |
Thời gian ngắn | 80 | |||||
| Tải trọng nghiền nát (N/100mm) | dài hạn | 200 | |||||
| Tải trọng nghiền nát (N/100mm) | thời gian ngắn | 1000 | |||||
Màu tiêu chuẩn của sợi và ống
| phong cách sợi | Đơn vị | SM G652 |
SM G652D |
MM 50/125 |
MM 62,5/125 |
MM OM3-300 |
|
| tình trạng | bước sóng | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| sự suy giảm | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0,36/0,23 | 0,34/0,22 | 3.0/1.0 | ---- | ---- | |||
| phân tán | 1550nm | ps/(nm*km) | ---- | ≤18 | ---- | ---- | phân tán |
| 1625nm | ps/(nm*km) | ---- | ≤22 | ---- | ---- | ||
| Băng thông | 850nm | MHZ.KM | ---- | ---- | >=400 | >=160 | Băng thông |
| 1300nm | MHZ.KM | ---- | ---- | >=800 | >=500 | ||
| Bước sóng phân tán bằng không | bước sóng | 1300-1324 | >=1302, ≤1322 |
---- | ---- | >= 1295, ≤1320 |
|
| Độ dốc phân tán bằng không | bước sóng | ≤0,092 | ≤0,091 | ---- | ---- | ---- | |
| PMD Sợi cá nhân tối đa | ≤0,2 | ≤0,2 | ---- | ---- | ≤0,11 | ||
| Giá trị liên kết thiết kế PMD | Ps(nm2*k m) |
≤0,12 | ≤0,08 | ---- | ---- | ---- | |
| Bước sóng cắt sợi quang λc | bước sóng | >= 1180, ≤1330 |
>=1180, ≤1330 |
---- | ---- | ---- | |
| ngắt cáp bước sóng λcc |
bước sóng | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | ô | 9,2+/-0,4 | 9,2+/-0,4 | ---- | ---- | ---- |
| 1550nm | ô | 10,4+/-0,8 | 10,4+/-0,8 | ---- | ---- | ---- | |
| số Khẩu độ(NA) |
---- | ---- | 0,200+/ -0,015 |
0,275+/-0. 015 |
0,200+/-0 .015 |
||
| Bước (có nghĩa là hai chiều đo đạc) |
dB | ≤0,05 | ≤0,05 | ≤0,10 | ≤0,10 | ≤0,10 | |
| Bất thường trên chất xơ chiều dài và điểm |
dB | ≤0,05 | ≤0,05 | ≤0,10 | ≤0,10 | ≤0,10 | |
| gián đoạn | |||||||
| Sự khác biệt tán xạ ngược hệ số |
dB/km | ≤0,05 | ≤0,03 | ≤0,08 | ≤0,10 | ≤0,08 | |
| suy giảm đồng nhất | dB/km | ≤0,01 | ≤0,01 | ||||
| lõi dimater | ô | 50+/-1.0 | 62,5+/-2,5 | 50+/-1.0 | |||
| đường kính ốp | ô | 125,0+/-0,1 | 125,0+/-0,1 | 125,0+/-0,1 | 125,0+/-0,1 | 125,0+/-0,1 | |
| Tấm ốp không tròn | % | ≤1,0 | ≤1,0 | ≤1,0 | ≤1,0 | ≤1,0 | |
| đường kính lớp phủ | ô | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| lớp phủ/chaffinch lỗi đồng tâm |
ô | ≤12,0 | ≤12,0 | ≤12,0 | ≤12,0 | ≤12,0 | |
| Lớp phủ không tròn | % | ≤6,0 | ≤6,0 | ≤6,0 | ≤6,0 | ≤6,0 | |
| Lỗi đồng tâm lõi/lớp phủ | ô | ≤0,6 | ≤0,6 | ≤1,5 | ≤1,5 | ≤1,5 | |
| Curl (bán kính) | ô | ≤4 | ≤4 | ---- | ---- | ---- | |

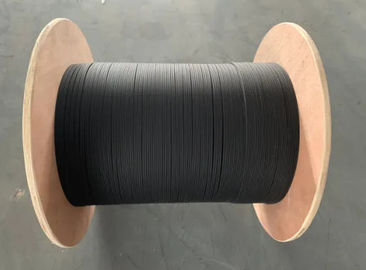

Đóng hàng và gửi hàng
