Cáp quang 36Core tự hỗ trợ ngoài trời GYTC8s
Ứng dụng:
☆. Thông qua phân phối ngoài trời.
☆. Thích hợp cho ống dẫn trên không và phương pháp chôn lấp.
☆ Khoảng cách xa và liên lạc mạng cục bộ.
Đặc trưng:
☆ Thép không gỉ hoặc thép mạ kẽm tự chống đỡ.
Hiệu suất cơ học và môi trường ☆ .Excellet.
☆. Số lượng sợi: 2-24 lõi.
Sơ đồ phân bổ sợi quang
| Số sợi | Số ống | Chất xơ trên mỗi ống | Loại sợi |
| 2 | 1 | 2 F / Ống | SM G652D MM 50/125 MM 62,5/125 |
| 4 | 1 | 4 F / Ống | |
| 6 | 1 | 6 F / Ống | |
| số 8 | 1 | 8 F / Ống | |
| 12 | 1 | 12 F / Ống | |
| 24 | 1 | 24 F / Ống |
Đánh dấu vỏ bọc cáp
Mỗi cáp có các thông tin sau được đánh dấu rõ ràng trên vỏ ngoài của cáp:
Một.Tên của nhà sản xuất.
NS.Năm nhà sản xuất
NS.Loại cáp và sợi quang
NS.Dấu chiều dài (in trên mỗi mét bình thường)
e.Hoặc theo yêu cầu của khách hàng.

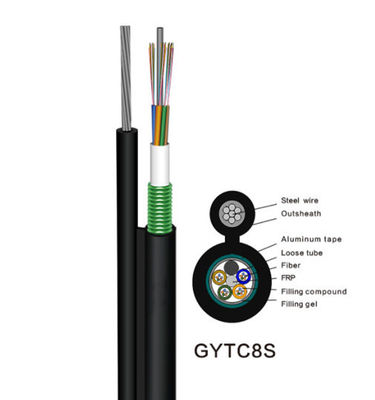

Chi tiết cấu tạo cáp
| vật phẩm | Sự miêu tả | |
| Số lượng chất xơ | 2 lõi đến 24cores | |
| Thành viên sức mạnh kết nối | Vật liệu | Dây thép mạ kẽm |
| đường kính | 1,2 mm | |
| Ống lỏng | vật liệu | PBT |
| đường kính | Ф2.0-2.8 | |
| Lấp đầy cáp | vật liệu | Hợp chất làm đầy cáp |
| Vỏ bọc bên ngoài | vật liệu | HDPE |
| đường kính | 1,7 ± 0,2mm | |
Đặc tính cơ học của cáp
| vật phẩm | Đường kính cáp | Cân nặng | |
| 2 lõi đến 24 lõi | 3,2 * 7,2 mm | 70 kg / km | |
| Phạm vi nhiệt độ cài đặt | -15 - + 60 | ||
| Nhiệt độ vận hành và vận chuyển | -40- + 70 | ||
| Căng thẳng làm việc tối đa hàng ngày | 1500 N | ||
| Tối đaSức căng làm việc cho phép | 600 N | ||
| Bán kính uốn tối thiểu (mm) | hoạt động | 10D mm | |
| cài đặt | 20D mm | ||
| Tải thêm | 0,5% -0,7% | ||
| Đá | 5mm | ||
| Tốc độ gió | 35m / s | ||
Đặc tính sợi
| Kiểu sợi | Đơn vị | SM G652D | 50/125 MM | MM 62,5 / 125 | ||
| tình trạng | nm | 1310/1550 | 850/1300 | 850/1300 | ||
| sự suy giảm | dB / km | ≤0,36 / 0,23 | ≤3.0 / 1.0 | ≤3.0 / 1.0 | ||
| Sự phân tán | 1310nm | Ps / (nm * km) | ≥-3,4 ≤3,4 | ..... | ..... | |
| 1550nm | Ps / (nm * km) | ≤18 | ..... | ..... | ||
| 1625nm | Ps / (nm * km) | ≤22 | ||||
| Băng thông | 850nm | MHZ.KM | ..... | > = 400 | > = 160 | |
| 1300nm | MHZ.KM | ..... | > = 800 | > = 500 | ||
| Bước sóng phân tán bằng không | nm | > = 1302, ≤1322 | ..... | ..... | ||
| Độ dốc phân tán bằng không | Ps (nm2 * km) | ≤0.091 | ..... | ..... | ||
| PMD tối đa sợi riêng lẻ | Ps√km | ≤0,2 | ..... | ..... | ||
| Giá trị liên kết thiết kế PMD | Ps√km | ≤0.08 | ..... | ..... | ||
| Bước sóng cắt sợi quang λc | nm | > = 1180, ≤1330 | ..... | ..... | ||
| Bước sóng cắt cáp λcc | nm | ≤1260 | ..... | ..... | ||
| MFD | 1310nm | ừm | 9,2 ± 0,4 | ..... | ..... | |
| 1550nm | ừm | 10,4 ± 0,8 | ..... | ..... | ||
| Khẩu độ số (NA) | ...... | 0,200 ± 0,015 | 0,275 ± 0,015 | |||
| Bước (trung bình của phép đo hai chiều) | dB | ≤0.05 | ≤0,10 | ≤0,10 | ||
| Sự bất thường về chiều dài sợi và sự gián đoạn của điểm | dB | ≤0.05 | ≤0,10 | ≤0,10 | ||
| Hệ số tán xạ ngược khác biệt | dB / km | ≤0.03 | ≤0.08 | ≤0,10 | ||
| Độ đồng đều suy giảm | dB / km | ≤0.01 | ....... | ....... | ||
| Đường kính lõi | ừm | ...... | 50 ± 1,0 | 62,5 ± 2,5 | ||
| Đường kính ốp | ừm | 125,0 ± 0,1 | 125,0 ± 0,1 | 125,0 ± 0,1 | ||
| Ốp không tuần hoàn | % | ≤1.0 | ≤1.0 | ≤1.0 | ||
| Đường kính lớp phủ | ừm | 242 ± 7 | 242 ± 7 | 242 ± 7 | ||
| Lớp phủ / chaffinch lỗi đồng tâm | ừm | ≤12.0 | ≤12.0 | ≤12.0 | ||
| Lớp phủ không tuần hoàn | % | ≤6.0 | ≤6.0 | ≤6.0 | ||
| Lỗi đồng tâm lõi / lớp phủ | ừm | ≤0,6 | ≤1,5 | ≤1,5 | ||
| Curl (bán kính) | ừm | ≤4 | ..... | ..... | ||
| Tag: cáp tự hỗ trợ, hình 8, 24 lõi. | ||||||
Chất lượng & Dịch vụ của chúng tôi:
CÔNG TY TNHH DONGGUAN TW-SCIE.cam kết cung cấp các sản phẩm & dịch vụ cáp quang chất lượng cao nhất cho khách hàng bằng cách:
1. luôn đáp ứng về chất lượng và hiệu suất sản phẩm;
2. Cung cấp kịp thời các sản phẩm và dịch vụ để đáp ứng yêu cầu của khách hàng của chúng tôi;
3. Đảm bảo rằng nhân viên của chúng tôi được đào tạo thích hợp để họ có thể phục vụ khách hàng của chúng tôi tốt hơn.
Triển lãm:
Công ty Hiển thị:
CÔNG TY TNHH DONGGUAN TW-SCIE.là một công ty con của Tập đoàn Tewang, được thành lập vào năm 2002. Sau hơn mười năm nỗ lực không ngừng, nó đã phát triển thành một tập đoàn toàn diện về phát triển, sản xuất, kinh doanh và kỹ thuật mạng cáp quang công nghệ cao.
TW-SCIE cam kết nghiên cứu phát triển và ứng dụng các sản phẩm truyền thông quang học.Các sản phẩm chính của nó là: cáp quang trong nhà & ngoài trời, ADSS, OPGW, cáp thả FTTH, dây vá, pigtail và các loạt thiết bị thụ động quang và loạt khác.
Đóng hàng và gửi hàng
Cáp được cung cấp với độ dài như quy định trong PI hoặc theo yêu cầu.Mỗi chiều dài sẽ được vận chuyển trên một trống gỗ riêng biệt không thể trả lại.Đường kính thùng tối thiểu của tang sẽ không nhỏ hơn 30 lần đường kính cáp.
Cáp trên mỗi cuộn sẽ được bọc hoàn toàn bằng màng bọc nhiệt được gắn chặt vào cáp bằng dây đai bao bì.Lớp bọc này có thể tái sử dụng và cung cấp khả năng cách nhiệt và chống tia cực tím tuyệt vời.
Các đầu cáp sẽ được bịt kín bằng các nắp nhựa bảo vệ để chống thấm nước.Các phần cuối sẽ có thể dễ dàng truy cập để thử nghiệm.Một báo cáo kiểm tra kiểm tra cuối cùng với dữ liệu hiệu suất suy giảm cho từng sợi được đính kèm bên trong trống.
Câu hỏi thường gặp
Q1: Nhà máy của bạn ở đâu?
A1: Nhà máy của chúng tôi được đặt tại thành phố DONGGUAN, tỉnh QUẢNG ĐÔNG, Trung Quốc.
Q2: Công ty của bạn đã làm việc này bao lâu rồi?
A2: Hơn 20 năm, chúng tôi không chỉ sản xuất cáp quang mà còn sản xuất cáp quang và các công cụ liên quan.
NS3: Làm thế nào về chất lượng của cáp?
A4: Nhà máy của chúng tôi được phê duyệt bởi hệ thống quản lý chất lượng ISO9001 và bao gồm các chứng nhận STARF, CE, CPR, TLC tại danh sách.Chúng tôi có một loạt thiết bị và dụng cụ để đảm bảo chất lượng đáng tin cậy của sản phẩm.
NS4: Bạn có thể sản xuất cáp theo yêu cầu của chúng tôi?
A6: Tất nhiên. Chúng tôi có thể cung cấp các loại sản phẩm khác nhau theo yêu cầu của bạn với giá cả hợp lý.
NS5: Bạn có chấp nhận đơn đặt hàng OEM và có bao nhiêu là MOQ?
A7: Vâng, chúng tôi nhiệt liệt chào đón đơn đặt hàng OEM của bạn. Để đạt được sự hài lòng của khách hàng, chúng tôi chấp nhận đơn đặt hàng mẫu, thậm chí một mảnh.
