Đây là GYTS ngoài trời và ống dẫn, 24 lõi Cáp quang sợi đã được thiết kế cho các ứng dụng đường dài / xương sống.Thiết kế ống lỏng dây của chúng tôi cung cấp hiệu suất ổn định trên một phạm vi nhiệt độ rộng và tương thích với bất kỳ loại viễn thông sợi quang.
GYTS ngoài trời và ống dẫn 24 lõi Cáp quang sợi được thiết kế để dễ dàng và kinh tế lắp đặt.

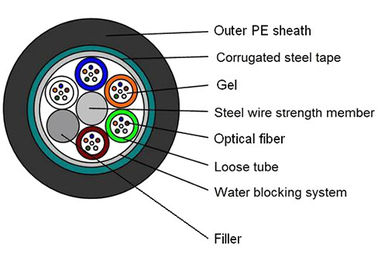

Mô tả cáp từ bên trong sang bên ngoài
1. sợi
2. Thép dây tăng cường thành viên
3. ống lỏng
4. hỗn hợp điền
5. băng thép lợp
6. ngoài vỏ
Ứng dụng
1- Phân phối ngoài trời hoặc ống dẫn.
2- Truyền thông đường dài và mạng khu vực địa phương.
Đặc điểm
1- Thép băng cáp.
2. Filler bảo vệ ống sợi thép băng amored.
3Hiệu suất cơ khí và môi trường tuyệt vời.
4Cấu trúc nhỏ gọn, trọng lượng nhẹ.
5. Dễ dàng lắp đặt và vận hành đơn giản.
6Hệ thống ngăn nước tốt.
7. HDPE sheath.
| Điểm | Mô tả | |
| Số mẫu | GYTS | |
| 1Số lượng chất xơ | 12 | 24 |
| 2. Chuẩn mực đường kính cáp ((MM)) | 8.8±0.2 | |
| 3. Trọng lượng cáp ((KG) | 85 | |
| 4. Thành viên Trung tâm Lực lượng | ||
| - Vật liệu | Sợi thép | |
| - Chiều kính | 1.4mm | |
| - Vỏ PE | Không. | |
| 5. ống lỏng. | ||
| - Vật liệu | PBT | |
| - Chiều kính bên ngoài | 1.6 mm | |
| - Độ dày | 0.3 mm | |
| - Loại hợp chất điền | Món kẹo | |
| - Không. của ống lỏng | 2 | 4 |
| 6. Bộ đầy | ||
| - Vật liệu | PP | |
| - Chiều kính bên ngoài | 1.6 mm | |
| - Số chất lấp | 3 | 1 |
| 7. Lắp ráp ống | ||
| - Layout ống | 1+5 | |
| - Loại bị mắc cạn | SZ | |
| 8Hệ thống ngăn nước | ||
| - Vật liệu | Hợp chất điền | |
| 9. Bọc lõi | ||
| - Vật liệu | băng polyester | |
| 10. áo giáp. | ||
| - Vật liệu | Dây băng thép | |
| - Độ dày | 0.22mm | |
| - Vật liệu sơn | Nhựa | |
| - Độ dày lớp phủ | 0.1mm | |
| 11. Vỏ bên ngoài | ||
| - Vật liệu | PE | |
| - Độ dày | 1.6mm±0.2mm | |
| 12. Đánh dấu vỏ | ||
| - Loại đánh dấu | In laser | |
Màu chuẩn của sợi và ống
| Phong cách sợi | Đơn vị | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| tình trạng | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| làm suy giảm | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| Sự suy giảm | 1550nm | Ps/(nm*km) | ---- | ≤ 18 | ---- | ---- | Sự suy giảm |
| 1625nm | Ps/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| Phạm vi băng thông | 850nm | MHZ.KM | ---- | ---- | >=400 | >=160 | Phạm vi băng thông |
| 1300nm | MHZ.KM | ---- | ---- | >=800 | >=500 | ||
| Độ dài sóng phân tán bằng không | nm | 1300-1324 | >=1302, ≤1322 |
---- | ---- | >= 1295, ≤1320 |
|
| Độ nghiêng giảm áp không | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD Tối đa chất xơ cá nhân | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| Giá trị liên kết thiết kế PMD | Ps(nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| Độ dài sóng cắt của sợi λc | nm | >= 1180, ≤1330 |
>=1180, ≤1330 |
---- | ---- | ---- | |
| Cáp sutoff bước sóng λcc |
nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | Ừm. | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | Ừm. | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| Số Mở kính (NA) |
---- | ---- | 0.200+/ - 0.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Bước (độ trung bình của hai hướng) đo) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Sự bất thường trên sợi chiều dài và điểm |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Không liên tục | |||||||
| Sự phân tán ngược khác biệt hệ số |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Đồng nhất độ suy giảm | dB/km | ≤0.01 | ≤0.01 | ||||
| Core dimater | Ừm. | 50+/1.0 | 62.5+/-2.5 | 50+/1.0 | |||
| Chiều kính lớp phủ | Ừm. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Chiều kính lớp phủ | Ừm. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Lớp phủ/cháp lỗi đồng tâm |
Ừm. | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| Lớp phủ không hình tròn | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Lỗi conentricity lõi / lớp phủ | Ừm. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Curl ((radius) | Ừm. | ≤ 4 | ≤ 4 | ---- | ---- | ---- | |
Ưu điểm của chúng tôi
Gói & vận chuyển & thanh toán
Chứng nhận & FAQ
Hồ sơ công ty

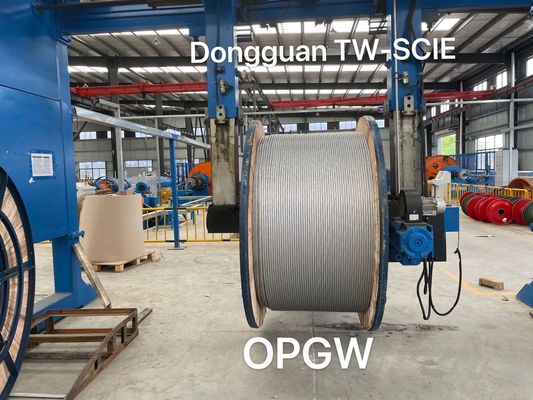

DONGGUAN TW-SCIE CO.,LTD. là một công ty con của Tewang Group, được thành lập vào năm 2002.nó đã phát triển thành một sản phẩm phát triển truyền thông sợi quang công nghệ cao toàn diện. sản xuất. bán hàng và kỹ thuật mạng. Trụ sở của công ty nằm ở thị trấn Oingxi. Thành phố Dongguan, một thị trấn công nghiệp xinh đẹp. Nó có hai cơ sở sản xuất công nghiệp hiện đại ở Dongguan,Quảng Đông và DeyangSichuan, với sản lượng hàng năm 20 triệu km dây cáp quang.
Là nhà sản xuất chuyên nghiệp về cáp sợi quang, chúng tôi không chỉ có thể cung cấp cho bạn cáp sợi quang với chất lượng cao và giá cả cạnh tranh, mà còn là các cấu trúc theo yêu cầu của bạn.Vì vậy, xin vui lòng tự do liên hệ với chúng tôi để hợp tác và dịch vụ tuyệt vời.
