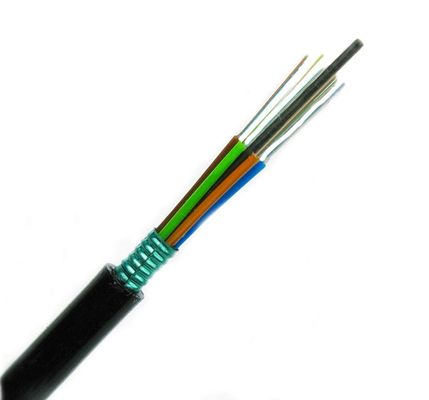

GYTS Multi-Loose Tube Tấm thép bọc thép ngoài trời cáp quang 24 lõi trên không
1. Mô tả
Sợi, 125μm, được đặt trong một ống lỏng làm bằng nhựa mô đun cao.
Các ống được làm đầy với hợp chất làm đầy chịu nước.
Một FRP, đôi khi được bọc bằng polyetylen (PE) cho cáp có số lượng sợi cao, nằm ở trung tâm của lõi như một thành viên cường độ phi kim / kim loại.
Các ống (và chất độn) được mắc kẹt xung quanh thành viên cường độ thành lõi cáp nhỏ gọn và tròn.
PSP được áp dụng theo chiều dọc trên lõi cáp, được chứa đầy hợp chất làm đầy để bảo vệ nó khỏi nước
xâm nhập.
Cáp được hoàn thành với vỏ bọc PE.
2.Đặc điểm
2.1 Thông số kỹ thuật chung
| Loại cáp | Phòng tập thể dục |
| Loại sợi | SM |
| Ứng dụng | Giao tiếp đường dài, LAN |
| Phương pháp cài đặt được đề xuất | Trên không |
| Môi trường | Ngoài trời |
| Phạm vi nhiệt độ | -40℃ đến 70oC |
2.2 Cấu trúc và thông số kỹ thuật
| Đếm sợi |
Đường kính danh nghĩa (mm) |
Trên danh nghĩa (kg / km) |
Sợi tối đa Mỗi ống |
Số lượng tối đa của (Ống + chất độn) |
Tải trọng kéo cho phép (N) |
Kháng nghiền cho phép (N / 100mm) |
||
| Thời gian ngắn | Dài hạn | Thời gian ngắn | Dài hạn | |||||
| 24 | 9,7 | 96 | 6 | 5 | 1500 | 600 | 1800 | 800 |
Ghi chú : This datasheet can only be a reference, but not a supplement to the contract. Bảng dữ liệu này chỉ có thể là một tài liệu tham khảo, nhưng không phải là một bổ sung cho hợp đồng. Please contact the sales for the details. Vui lòng liên hệ với bộ phận bán hàng để biết chi tiết.
3. Chúng tôi sản xuất và kiểm tra cáp tuân thủ các tiêu chuẩn sau
| Hiệu suất cơ khí | |
| Hiệu suất căng tối đa | IEC 60794 Ảo1-2-E |
| Max. Tối đa Operation Tension Căng thẳng hoạt động | IEC 60794 Ảo1-2-E1 |
| Kiểm tra nghiền | IEC 6079 từ1-2-E3 |
| Kiểm tra tác động | IEC 60794 Ảo1-2-E4 |
| Uốn nhiều lần | IEC 60794 Ảo1-2-E6 |
| Kiểm tra xoắn | IEC 60794 Ảo1-2-E7 |
| Uốn cáp | IEC 60794 Từ1-2-E11A |
| Hệ số suy giảm | ITU-T G.652 |
| Kiểm tra kết cấu | IEC-60793-1-20 |
| Hiệu suất môi trường | |
| Nhiệt độ đi xe đạp | IEC 60794 Ảo1-2-F1 |
| Thấm nước | IEC 60794 Từ1 Đổi2-F5B |
| Lưu lượng hợp chất lưu lượng | IEC 60794-1-E14 |
4. Đóng hàng và gửi hàng
Cable is supplied in lengths as specified in PI or as requirement. Cáp được cung cấp theo chiều dài theo quy định trong PI hoặc theo yêu cầu. Each length will be shipped on a separate non-returnable wooden drum. Mỗi chiều dài sẽ được vận chuyển trên một trống gỗ không thể trả lại. The minimum barrel diameter of the drum will not be less than 30 times the cable diameter. Đường kính thùng tối thiểu của trống sẽ không nhỏ hơn 30 lần đường kính cáp.
The cable on each reel will be completely covered with a thermal wrap which is fastened to the cable by packaging straps. Cáp trên mỗi cuộn sẽ được bao phủ hoàn toàn bằng một bọc nhiệt được gắn chặt với cáp bằng dây đai đóng gói. This wrap is reusable and provides excellent thermal and UV protection. Bọc này có thể tái sử dụng và cung cấp bảo vệ nhiệt và tia cực tím tuyệt vời.
The cable ends will be sealed with plastic protection caps to prevent water penetration. Các đầu cáp sẽ được bịt kín bằng nắp bảo vệ bằng nhựa để ngăn nước xâm nhập. The ends will be easily accessible for testing. Các kết thúc sẽ dễ dàng truy cập để thử nghiệm. A final inspection test report with attenuation performance data for each fiber is attached inside the drum. Một báo cáo thử nghiệm kiểm tra cuối cùng với dữ liệu hiệu suất suy giảm cho mỗi sợi được gắn bên trong trống.
