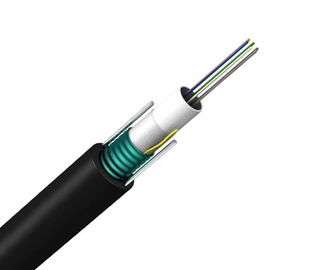

GYTA Multi-Loose Tube Tôn thép bọc thép Cáp quang 96 lõi ngoài trời
1. Mô tả
Sợi quang, 125μm, được định vị trong một ống lỏng làm bằng nhựa có mô đun cao.
Các ống được làm đầy bằng hợp chất làm đầy chịu nước.
FRP, đôi khi được bọc bằng polyetylen (PE) cho cáp có số lượng sợi cao, nằm ở trung tâm của lõi như một bộ phận có độ bền phi kim loại / kim loại.
Các ống (và chất độn) được bện xung quanh bộ phận cường lực thành một lõi cáp nhỏ gọn và hình tròn.
PSP được áp dụng theo chiều dọc trên lõi cáp, được đổ đầy hợp chất làm đầy để bảo vệ nó khỏi nước
sự xâm nhập.
Cáp được hoàn thiện với một vỏ bọc PE.
2. thông số kỹ thuật
2.1 Thông số kỹ thuật chung
| Loại cáp | GYTA |
| Loại sợi | SM |
| Ứng dụng | Giao tiếp đường dài, mạng LAN |
| Các phương pháp cài đặt được đề xuất | Ống dẫn nước |
| Môi trường | Ngoài trời |
| Phạm vi nhiệt độ | -40℃ đến 70 ℃ |
2.2 Cấu trúc và Thông số kỹ thuật
| Số lượng sợi |
Đường kính danh nghĩa (mm) |
Trên danh nghĩa (kg / km) |
Sợi tối đa Mỗi ống |
Số tối đa của (Ống + chất độn) |
Tải trọng kéo cho phép (N) |
Khả năng chống nghiền cho phép (N / 100mm) |
||
| Thời gian ngắn | Dài hạn | Thời gian ngắn | Dài hạn | |||||
| 2 ~ 30 | 9,7 | 96 | 6 | 5 | 1500 | 600 | 1800 | 800 |
Ghi chú : Biểu dữ liệu này chỉ có thể là một tài liệu tham khảo, nhưng không phải là một bổ sung cho hợp đồng.Vui lòng liên hệ với bộ phận bán hàng để biết chi tiết.
3. Chúng tôi sản xuất và kiểm tra cáp tuân theo tiêu chuẩn sau
| Hiệu suất cơ học | |
| Hiệu suất căng tối đa | IEC 60794–1-2-E |
| Tối đaHoạt động căng thẳng | IEC 60794–1-2-E1 |
| Thử nghiệm nghiền nát | IEC 6079 –1-2-E3 |
| Kiểm tra tác động | IEC 60794–1-2-E4 |
| Uốn lặp lại | IEC 60794–1-2-E6 |
| Kiểm tra độ xoắn | IEC 60794–1-2-E7 |
| Uốn cong cáp | IEC 60794–1-2-E11A |
| Hệ số suy giảm | ITU-T G.652 |
| Kiểm tra kết cấu | IEC-60793-1-20 |
| Hiệu suất môi trường | |
| Đi xe đạp nhiệt độ | IEC 60794–1-2-F1 |
| Thấm nước | IEC 60794–1–2-F5B |
| Quy trình tổng hợp nộp hồ sơ | IEC 60794-1-E14 |
4. Đóng hàng và gửi hàng
Cáp được cung cấp với độ dài như quy định trong PI hoặc theo yêu cầu.Mỗi chiều dài sẽ được vận chuyển trên một trống gỗ riêng biệt không thể trả lại.Đường kính thùng tối thiểu của tang sẽ không nhỏ hơn 30 lần đường kính cáp.
Cáp trên mỗi cuộn sẽ được bọc hoàn toàn bằng màng bọc nhiệt được gắn chặt vào cáp bằng dây đai bao bì.Lớp bọc này có thể tái sử dụng và cung cấp khả năng cách nhiệt và chống tia cực tím tuyệt vời.
Các đầu cáp sẽ được bịt kín bằng các nắp nhựa bảo vệ để chống thấm nước.Các phần cuối sẽ có thể dễ dàng truy cập để thử nghiệm.Một báo cáo kiểm tra kiểm tra cuối cùng với dữ liệu hiệu suất suy giảm cho từng sợi được đính kèm bên trong trống.
