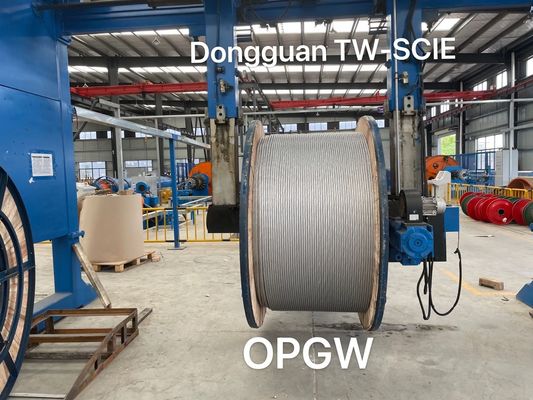

Dây nối đất quang OPGW Cáp quang trên không ngoài trời 48core
1. Mô tả
OPGW là một cáp hoạt động kép thực hiện nhiệm vụ của dây nối đất và cũng cung cấp một bản vá để truyền tín hiệu thoại, video hoặc dữ liệu.Các sợi được bảo vệ khỏi các điều kiện môi trường (sét, ngắn mạch, tải) để đảm bảo độ tin cậy và tuổi thọ.Cáp được thiết kế để lắp đặt trên các đường dây truyền tải và phân phối để thực hiện liên lạc thoại, dữ liệu và video, đặc biệt là trong hệ thống giám sát dạng sóng chiếu sáng, hệ thống quan sát đường dây thử nghiệm trên không, hệ thống thông tin dữ liệu bảo trì, hệ thống bảo vệ đường dây điện, hệ thống vận hành đường dây điện và giám sát trạm biến áp không người lái
2. thông số kỹ thuật
2.1 Đặc điểm sản phẩm
• Đường kính lớn, dung lượng sợi lớn
• Cấu trúc ổn định và độ tin cậy cao
• Khả năng tuyệt vời chống lại bên và công suất dòng ngắn mạch vượt trội
• Thiết kế sợi quang tối ưu có thể thu được chiều dài thặng dư của sợi quang thứ cấp
• Số lượng sợi có thể được thiết kế thành hai hoặc ba lớp
• Đấu với dây nối đất chung

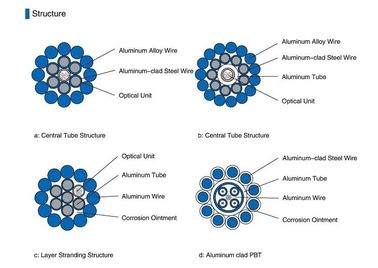

2.2 Cấu trúc và Thông số kỹ thuật
| Người mẫu | Kết cấu | Số lượng sợi tối đa | AS khu vực mặt cắt | Đường kính (mm) | Trọng lượng (kg / km) |
RTS (kN) |
Điện trở DC 20 ° C (O / km) | 40-200 ° C Công suất dòng ngắn mạch cho phép (KA2.S) |
| OPGW-48B1.3-90- [112; 45] | 1 / 2,6 / 20AS + 4 / 2,5 / 20AS + | 48 | ≈90 | 13,2 | ≤641 | ≥112 | ≤0,98 | ≥45 |
| 11 / 2.8 / 20AS, Unit2 / 2.5 | ||||||||
| OPGW-48B1.3-90- [57; 67] | 1 / 2,6 / 40AS + 4 / 2,5 / 40AS + | 48 | ≈90 | 13,2 | ≤457 | ≥57 | ≤0,52 | ≥67 |
| 11 / 2.8 / 40AS, Đơn vị 2 / 2.5 | ||||||||
| OPGW-24B1.3-100- [118; 50] | 1 / 2,6 / 20AS + 5 / 2,5 / 20AS + | 24 | ≈100 | 13,2 | ≤674 | ≥118 | ≤0,93 | ≥50 |
| 11 / 2.8 / 20AS, Đơn vị 1 / 2.5 | ||||||||
| OPGW-24B1.3-100- [60; 74] | 1 / 2,6 / 40AS + 5 / 2,5 / 40AS + | 24 | ≈100 | 13,2 | ≤479 | ≥60 | ≤0,49 | ≥74 |
| 11 / 2.8 / 40AS, Đơn vị 1 / 2.5 | ||||||||
| OPGW-24B1.3-110- [133; 63] | 1 / 2,6 / 20AS + 5 / 2,5 / 20AS + | 24 | ≈110 | 14 | ≤760 | ≥133 | ≤0,83 | ≥63 |
| 10 / 3.2 / 20AS, Đơn vị 1 / 2.5 | ||||||||
| OPGW-24B1.3-110- [140; 68] | 1 / 2,8 / 20AS + 5 / 2,7 / 20AS + | 24 | ≈110 | 14.3 | ≤791 | ≥140 | ≤0,80 | ≥68 |
| 11 / 3.05 / 20AS, Đơn vị 1 / 2.6 | ||||||||
| OPGW-24B1.3-110- [67; 95] | 1 / 2,9 / 20AS + 5 / 2,8 / 20AS + | 24 | ≈37 | 14.1 | ≤473 | ≥67 | ≤0,40 | ≥95 |
| 12 / 2.8 / AA, Đơn vị 1 / 2.7 | ≈74 (AA) | |||||||
| OPGW-36B1.3-120- [145; 73] | 1 / 3.0 / 20AS + 5 / 2.9 / 20AS + | 36 | ≈120 | 14,6 | ≤820 | ≥145 | ≤0,77 | ≥73 |
| 12 / 2.9 / 20AS, Đơn vị 1 / 2.8 | ||||||||
| OPGW-36B1.3-120- [95; 98] | 1 / 3.0 / 30AS + 5 / 2.9 / 30AS + | 36 | ≈120 | 14,6 | ≤700 | ≥95 | ≤0,55 | ≥98 |
| 12 / 2.9 / 30AS, Đơn vị 1 / 2.8 | ||||||||
| OPGW-36B1.3-120- [74; 110] | 1 / 3.0 / 40AS + 5 / 2.9 / 40AS + | 36 | ≈120 | 14,6 | ≤582 | ≥74 | ≤0,42 | ≥110 |
| 12 / 2.9 / 40AS, Đơn vị 1 / 2.8 | ||||||||
| OPGW-72B1.3-120- [147; 76] | 1 / 3.2 / 20AS + 4 / 3.0 / 20AS + | 72 | ≈120 | 15,2 | ≤832 | ≥147 | ≤0,76 | ≥76 |
| 12 / 3.0 / 20AS, Đơn vị 2 / 2.9 |
Ghi chú : Biểu dữ liệu này chỉ có thể là một tài liệu tham khảo, nhưng không phải là một bổ sung cho hợp đồng.Vui lòng liên hệ với bộ phận bán hàng để biết chi tiết.
3. Chúng tôi sản xuất và kiểm tra cáp tuân theo tiêu chuẩn sau
| Hiệu suất cơ học | |
| Hiệu suất căng tối đa | IEC 60794–1-2-E |
| Tối đaHoạt động căng thẳng | IEC 60794–1-2-E1 |
| Thử nghiệm nghiền nát | IEC 6079 –1-2-E3 |
| Kiểm tra tác động | IEC 60794–1-2-E4 |
| Uốn lặp lại | IEC 60794–1-2-E6 |
| Kiểm tra độ xoắn | IEC 60794–1-2-E7 |
| Uốn cong cáp | IEC 60794–1-2-E11A |
| Hệ số suy giảm | ITU-T G.652 |
| Kiểm tra kết cấu | IEC-60793-1-20 |
| Hiệu suất môi trường | |
| Đi xe đạp nhiệt độ | IEC 60794–1-2-F1 |
| Thấm nước | IEC 60794–1–2-F5B |
| Quy trình tổng hợp nộp hồ sơ | IEC 60794-1-E14 |
4. Đóng hàng và gửi hàng
Cáp được cung cấp với độ dài như quy định trong PI hoặc theo yêu cầu.Mỗi chiều dài sẽ được vận chuyển trên một thùng phuy sắt-gỗ riêng biệt.Đường kính thùng tối thiểu của tang sẽ không nhỏ hơn 30 lần đường kính cáp.
Các đầu cáp sẽ được bịt kín bằng các nắp nhựa bảo vệ để chống thấm nước.Các phần cuối sẽ có thể dễ dàng truy cập để thử nghiệm.Báo cáo kiểm tra kiểm tra cuối cùng với dữ liệu hiệu suất suy giảm cho từng sợi được đính kèm bên trong trống.
