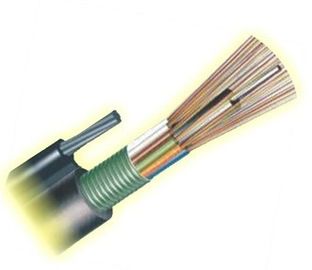

GYTC8S 144 lõi cáp quang ngoài trời bọc thép tự hỗ trợ ngoài trời Hình 8 Cáp
1. Mô tả
GYTC8S là loại cáp quang ngoài trời tự hỗ trợ điển hình, thích hợp cho các ứng dụng trên không;Cáp có hiệu suất chống ẩm tốt và hiệu suất chống nghiền phù hợp với ống dẫn và phương pháp chôn lấp.

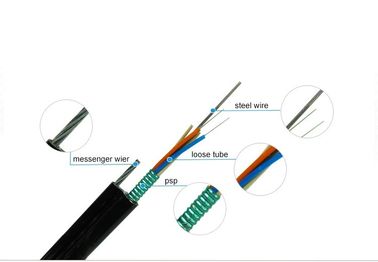

Bộ phận sức mạnh tinh thần được tạo thành từ các dây bện khi phần hỗ trợ được hoàn thiện bằng vỏ bọc polyetylen (PE) để có cấu trúc hình số 8.Băng thép gợn sóng được bọc thép và vỏ bọc bên ngoài PE cung cấp các tính năng chống nghiền và chống súng bắn.Thành phần cường độ dây thép hoặc FRP làm cường độ trung tâm cải thiện độ bền kéo và nó được bao quanh bởi hệ thống ống lỏng và chặn nước.Cấu trúc tác động đảm bảo hiệu suất cơ học và môi trường tuyệt vời.
2.1 Thông số kỹ thuật chung
| Loại cáp | GYTC8S |
| Loại sợi | SM |
| Ứng dụng | Giao tiếp đường dài, mạng LAN |
| Các phương pháp cài đặt được đề xuất | Trên không |
| Môi trường | Ngoài trời |
| Phạm vi nhiệt độ | -40℃ đến 70 ℃ |

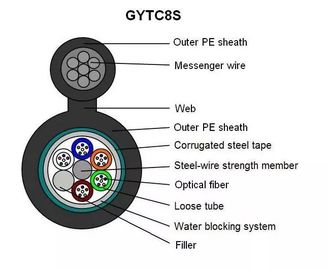

2.2 Cấu trúc và Thông số kỹ thuật
|
Chất xơ Đếm |
Trên danh nghĩa Đường kính (mm) |
Trên danh nghĩa Cân nặng (kg / km) |
Sợi tối đa Mỗi ống |
Số tối đa của (Ống + chất độn) |
Tải trọng kéo cho phép (N) |
Khả năng chống nghiền cho phép (N / 100mm) |
||
| Thời gian ngắn | Dài hạn | Thời gian ngắn | Dài hạn | |||||
| 2 ~ 30 | 10.0 * 18.0 | 183 | 6 | 5 | 7000 | 4000 | 1000 | 300 |
| 32 ~ 48 | 10,7 * 18,8 | 206 | 6 | 6 | 7000 | 4000 | 1000 | 300 |
| 50 ~ 72 | 11,6 * 19,4 | 226 | 12 | 5 | 7000 | 4000 | 1000 | 300 |
| 74 ~ 96 | 13.0 * 20.0 | 256 | 12 | 6 | 7000 | 4000 | 1000 | 300 |
| > 98 | Có sẵn theo yêu cầu của khách hàng | |||||||
Ghi chú : Biểu dữ liệu này chỉ có thể là một tài liệu tham khảo, nhưng không phải là một bổ sung cho hợp đồng.Vui lòng liên hệ với bộ phận bán hàng để biết chi tiết.
3. Chúng tôi sản xuất và kiểm tra cáp tuân theo tiêu chuẩn sau
| Hiệu suất cơ học | |
| Hiệu suất căng tối đa | IEC 60794–1-2-E |
| Tối đaHoạt động căng thẳng | IEC 60794–1-2-E1 |
| Thử nghiệm nghiền nát | IEC 6079 –1-2-E3 |
| Kiểm tra tác động | IEC 60794–1-2-E4 |
| Uốn lặp lại | IEC 60794–1-2-E6 |
| Kiểm tra độ xoắn | IEC 60794–1-2-E7 |
| Uốn cong cáp | IEC 60794–1-2-E11A |
| Hệ số suy giảm | ITU-T G.652 |
| Kiểm tra kết cấu | IEC-60793-1-20 |
| Hiệu suất môi trường | |
| Đi xe đạp nhiệt độ | IEC 60794–1-2-F1 |
| Thấm nước | IEC 60794–1–2-F5B |
| Quy trình tổng hợp nộp hồ sơ | IEC 60794-1-E14 |
4. Đóng hàng và gửi hàng
Cáp được cung cấp với độ dài như quy định trong PI hoặc theo yêu cầu.Mỗi chiều dài sẽ được vận chuyển trên một trống gỗ riêng biệt không thể trả lại.Đường kính thùng tối thiểu của tang sẽ không nhỏ hơn 30 lần đường kính cáp.
Cáp trên mỗi cuộn sẽ được bọc hoàn toàn bằng màng bọc nhiệt được gắn chặt vào cáp bằng dây đai bao bì.Lớp bọc này có thể tái sử dụng và cung cấp khả năng cách nhiệt và chống tia cực tím tuyệt vời.
Các đầu cáp sẽ được bịt kín bằng các nắp nhựa bảo vệ để chống thấm nước.Các phần cuối sẽ có thể dễ dàng truy cập để thử nghiệm.Một báo cáo kiểm tra kiểm tra cuối cùng với dữ liệu hiệu suất suy giảm cho từng sợi được đính kèm bên trong trống.
5.Triết lý kinh doanh của chúng tôi
A1: Nhà máy của chúng tôi được đặt tại thành phố DONGGUAN, tỉnh QUẢNG ĐÔNG, Trung Quốc.
Q2: Công ty của bạn đã làm việc này bao lâu rồi?
A2: Hơn 20 năm, chúng tôi không chỉ sản xuất cáp quang mà còn sản xuất cáp quang và các công cụ liên quan.
NS3: Làm thế nào về chất lượng của cáp?
A4: Nhà máy của chúng tôi được phê duyệt bởi hệ thống quản lý chất lượng ISO9001 và bao gồm các chứng nhận STARF, CE, CPR, TLC tại danh sách.Chúng tôi có một loạt thiết bị và dụng cụ để đảm bảo chất lượng đáng tin cậy của sản phẩm.
NS4: Bạn có thể sản xuất cáp theo yêu cầu của chúng tôi?
A6: Tất nhiên. Chúng tôi có thể cung cấp các loại sản phẩm khác nhau theo yêu cầu của bạn với giá cả hợp lý.
NS5: Bạn có chấp nhận đơn đặt hàng OEM và có bao nhiêu là MOQ?
A7: Vâng, chúng tôi nhiệt liệt chào đón đơn đặt hàng OEM của bạn. Để đạt được sự hài lòng của khách hàng, chúng tôi chấp nhận đơn đặt hàng mẫu, thậm chí một mảnh.
