GYTS Truyền thông băng thép ống lỏng bọc thép
GYTS Cáp quang sợi ngoài trời
Xây dựng

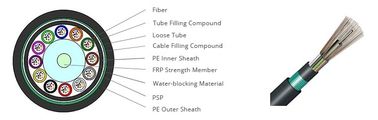

Cấu trúc cáp quang GYTS là để đặt sợi quang đơn chế độ 9 / 125μm hoặc sợi quang đa chế độ 50 / 125μm, 62.5 / 125μm (silica) vào một ống lỏng làm bằng vật liệu ngăn nước chất lượng cao,chứa chất chống nước.. Trung tâm của lõi cáp là một lõi kim loại tăng cường. Đối với cáp quang đa lõi, lõi tăng cường cần một áo khoác PE bổ sung.Các ống lỏng và sợi dây điền được xoắn xung quanh trung tâm để củng cố lõi cáp nhỏ gọn và tròn. Khoảng trống trong lõi cáp được lấp đầy bằng chất làm chìm nước. Màn băng thép lốp hai mặt (PSP) được bọc theo chiều dọc và ép vào vỏ polyethylene để tạo thành một cáp.
Cáp quang GYTS (cáp quang bọc thép lớp xoắn)
Tính năng
◆ Bản thân vật liệu ống lỏng có khả năng chống thủy phân tốt và độ bền cao
◆ Lấp đầy ống bằng mỡ đặc trưng, giúp bảo vệ sợi quang
◆ Vỏ PE có khả năng chống bức xạ cực tím tốt
◆ Một dây thép duy nhất giúp cáp quang song song và kéo dài
◆ Chống kéo dài, chống mòn, chống va chạm, chống nghiền, uốn cong lặp đi lặp lại, xoắn, uốn cong, xoắn (đường uốn cong không vượt quá 90 °) bắn, v.v.có tính chất cơ học và nhiệt độ tốt
◆ Màn băng thép lợp lợp hai mặt (PSP) cải thiện khả năng chống ẩm của cáp quang và phần lợp lợp có thể kết hợp tốt hơn với PE để làm cho cấu trúc mạnh mẽ hơn.
◆ Cáp quang đơn chế độ GYTS có tốc độ truyền cao, khoảng cách dài, bảo mật tốt, nhiễu điện từ chống điện từ, cách nhiệt tốt, ổn định hóa học tốt,tuổi thọ dài và mất mát thấpNó có đặc điểm tốt và lợi ích kinh tế.
◆ Thích hợp cho giao tiếp đường dài và giao tiếp giữa các văn phòng
◆ Phương pháp đặt: đường ống trên không
◆ Phạm vi nhiệt độ có thể áp dụng: 40 °C + 60 °C
Thông số kỹ thuật
Đặc điểm quang học
| Loại sợi | G.652 | G.655 | 50/125 m | 62.5/125 m | |
|
Sự suy giảm (+20X) |
850 nm | < 3,0 dB/km | < 3,3 dB/km | ||
| 1300 nm | <1,0 dB/km | <1,0 dB/km | |||
| 1310 nm | < 0,36 dB/km | < 0,40 dB/km | |||
| 1550 nm | < 0,22 dB/km | < 0,23 dB/km | |||
| Dải băng thông | 850 nm | > 500 MHz-km | >200 MHz-km | ||
| 1300 nm | > 500 MHz-km | > 500 MHz-km | |||
| Mở số | 0.200±0.015 NA | 0.275±0.015 NA | |||
| Dài sóng cắt cáp cc | < 1260 nm | < 1450 nm | |||
Cấu trúc và thông số kỹ thuật
|
Sợi Đếm đi |
Đặt tên Chiều kính (mm) |
Đặt tên Trọng lượng (kg/km) |
Max Fiber Mỗi ống |
Số lượng tối đa (Bơm + chất lấp) |
Trọng lượng kéo cho phép (N) |
Kháng nghiền được cho phép (N/100mm) |
||
| Thời gian ngắn | Về lâu dài | Thời gian ngắn | Về lâu dài | |||||
| 2 ~ 30 | 9.7 | 96 | 6 | 5 | 1500 | 600 | 1800 | 800 |
| 32~48 | 10.7 | 111 | 8 | 6 | 1500 | 600 | 1800 | 800 |
| 50~72 | 11.6 | 136 | 12 | 8 | 2000 | 600 | 1800 | 800 |
| 74~96 | 13.0 | 166 | 12 | 10 | 2000 | 600 | 1800 | 800 |
| 98~144 | 15.1 | 228 | 12 | 12 | 2500 | 600 | 1800 | 800 |
Lưu ý:Bảng dữ liệu này chỉ có thể là một tham chiếu, nhưng không phải là một bổ sung cho hợp đồng.
cho thông tin chi tiết hơn.
Chúng tôi sản xuất và thử nghiệm cáp tuân thủ tiêu chuẩn sau
| Hiệu suất cơ khí | |
| Hiệu suất nén tối đa | IEC 60794-1-2-E |
| Hoạt động căng thẳng | IEC 60794-1-2-E1 |
| Thử nghiệm nghiền | IEC 6079 ¥1-2-E3 |
| Xét nghiệm tác động | IEC 60794-1-2-E4 |
| Lập lặp đi lặp lại | IEC 60794-1-2-E6 |
| Xét nghiệm xoắn | IEC 60794-1-2-E7 |
| Cáp cong | IEC 60794-1-2-E11A |
| Tỷ lệ suy giảm | ITU-T G.652 |
| Kiểm tra cấu trúc | IEC-60793-1-20 |
| Hiệu suất môi trường | |
| Chu trình nhiệt độ | IEC 60794-1-2-F1 |
| Thâm nhập nước | IEC 60794-12-F5B |
| Lưu trữ dòng hợp chất |
IEC 60794-1-E14 |
Ứng dụng
Truyền thông ngoài trời cáp quang cấu trúc lõi lớn phù hợp với việc đặt các đường ống dẫn trực tiếp,và được sử dụng rộng rãi trong việc truyền thông đường dài và giao tiếp giữa các văn phòng.
