GYTY53
Thông tin liên lạc ngoài trời Cấu trúc lõi lớn Ống dẫn cáp quang đơn bọc thép chống Ant
Kết cấu:

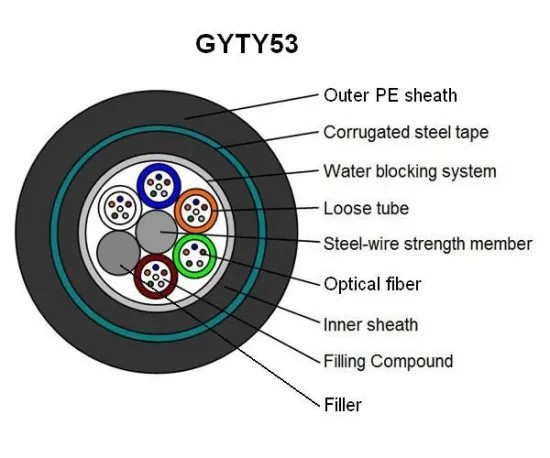

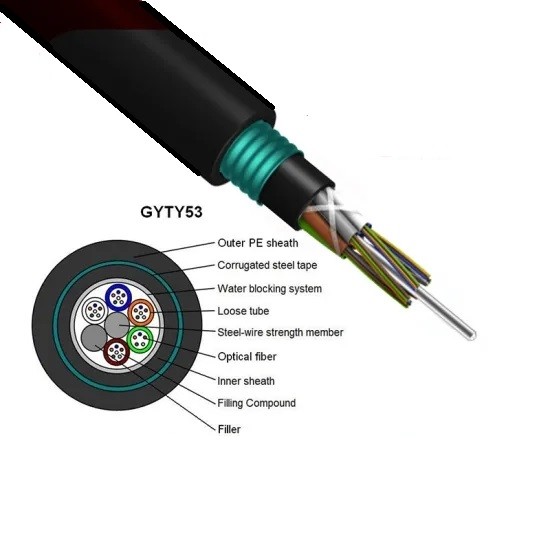

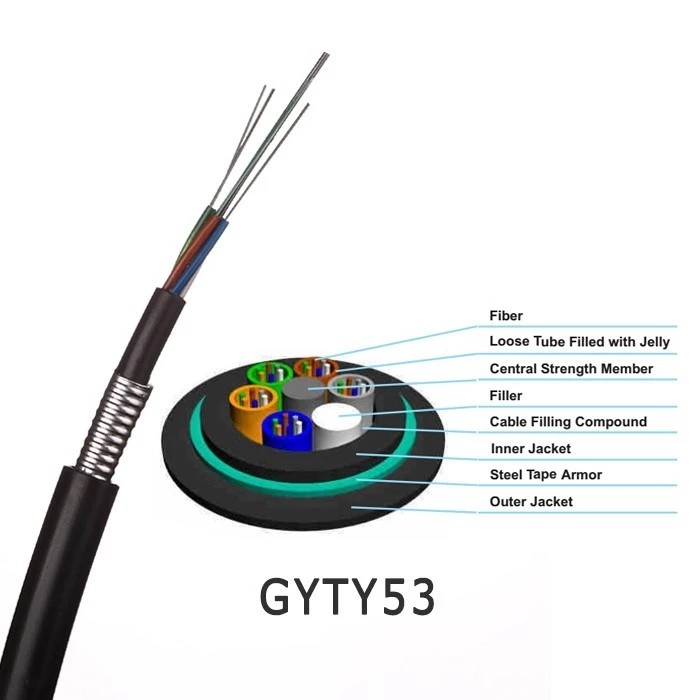

Cấu tạo của cáp quang GYTY53 là sợi quang 250μm được bọc trong một ống lỏng làm bằng vật liệu mô đun cao, và ống lỏng được làm đầy bằng hợp chất chống thấm nước.Chính giữa lõi cáp là lõi được gia cố bằng kim loại.Đối với một số loại cáp quang, cần phải đùn một lớp polyetylen (PE) bên ngoài lõi gia cố bằng kim loại.Ống lỏng (và dây phụ) được xoắn xung quanh lõi gia cường trung tâm để tạo thành một lõi cáp tròn và nhỏ gọn, và các khoảng trống trong lõi cáp được lấp đầy bằng chất độn chặn nước.Một lớp vỏ bọc bên trong bằng polyetylen.Băng keo thép tráng nhựa hai mặt (PSP) được quấn theo chiều dọc và sau đó được đùn với vỏ bọc polyetylen để tạo thành dây cáp.
Đặc tính:
● Áp dụng công nghệ xoắn lớp hai chiều "SZ"
● Đổ đầy thuốc mỡ ngăn nước từng bước, ngăn nước toàn bộ phần
● Đai thép (nhôm) có liên kết đáng tin cậy với mép, độ bền cao và không bị nứt khi xoắn
● Kiểm soát độ dài dư thừa sợi ổn định
● Sau khi cáp được hình thành, sự suy giảm bổ sung của sợi quang gần như bằng không và giá trị phân tán không thay đổi
● Hiệu suất môi trường tuyệt vời, phạm vi nhiệt độ áp dụng là -10 ℃ ~ + 70 ℃
Sự chỉ rõ:
| Số lượng sợi | Đường kính danh nghĩa (mm) | Trọng lượng danh nghĩa (kg / km) | Sợi tối đa trên mỗi ống | Số lượng tối đa của (Ống + chất độn) | Tải trọng kéo cho phép (N) |
Crush được phép Chống lại (N / 100mm) |
||
| Thời gian ngắn | Dài hạn | Thời gian ngắn | Dài hạn | |||||
| 2~36 | 13,2 | 197 | 6 | 5 | 3000 | 1000 | 3000 | 1000 |
| 38~72 | 13,8 | 217 | số 8 | 6 | 3000 | 1000 | 3000 | 1000 |
| 74~96 | 14,6 | 262 | 12 | 6 | 3000 | 1000 | 3000 | 1000 |
| 98~120 | 16.0 | 302 | 12 | số 8 | 3000 | 1000 | 3000 | 1000 |
| 122~144 | 17,6 | 347 | 12 | 12 | 3000 | 1000 | 3000 | 1000 |
| > 144 | Có sẵn theo yêu cầu của khách hàng | |||||||
Ghi chú:
1. Đối với cáp chống cháy, vỏ bọc bên ngoài có thể được làm bằng vật liệu ít khói halogen (LSZH) và loại là GYTZS.
2.Up theo yêu cầu của khách hàng, cáp có dải màu dọc trên vỏ bọc bên ngoài có thể được cung cấp.Để biết thêm chi tiết, vui lòng tham khảo dòng GYTA.
3. Cấu trúc cáp đặc biệt có thể được thiết kế và sản xuất theo yêu cầu của khách hàng.
Thông số kỹ thuật sợi
| Thông số kỹ thuật của sợi quang đơn mode ITU-T G.652D (B1.3) | |||
| Đặc trưng | Điều kiện | Giá trị được chỉ định | Các đơn vị |
| Đặc điểm quang học | |||
| Đường kính trường chế độ (MFD) |
1310nm 1550nm |
9,2 ± 0,4 10,4 ± 0,8 |
µm µm |
| Bước sóng cắt (λcc) | ≤1260 | nm | |
| Hệ số suy giảm |
1310nm 1383nm 1550nm |
＜ 0,35 ＜ 0,35 ＜ 0,22 |
dB / km dB / km |
| Suy hao do uốn vĩ mô | φ75mm, 100 vòng tròn, ở 1550nm | ≤0,1 | dB |
| Sự suy giảm không đồng nhất | ≤0.05 | dB | |
| Hệ số phân tán |
1288 ~ 1339nm 1271 ~ 1360nm 1550nm |
≤3,5 ≤5,3 ≤18 |
Ps / (nm.km) Ps / (nm.km) Ps / (nm.km) |
| Bước sóng phân tán bằng không | 1300 ~ 1324 | nm | |
| Độ dốc phân tán tối đa bằng 0 | ≤0.093 | Ps / (nm2.km) | |
| Nhóm chỉ số khúc xạ (giá trị điển hình) |
1310nm 1550nm |
1.466 1.467 |
|
| Đặc điểm hình học | |||
| Đường kính ốp | 125,0 ± 1,0 | µm | |
| Lỗi đồng tâm lõi / lớp phủ | ≤0,8 | µm | |
| Ốp không tuần hoàn | ≤1,0 | % | |
| Đường kính lớp phủ | 245,0 ± 10 | µm | |
| Lỗi độ đồng tâm của lớp phủ / lớp phủ | ≤12.0 | µm | |
| Lớp phủ không tuần hoàn | ≤8 | % | |
| Đường kính của lớp phủ màu | 250,0 ± 15 | µm | |
| Đặc tính cơ học | |||
| Uốn cong (bán kính) | ≥4 | NS | |
| Căng thẳng bằng chứng | ＞ 0,69 | Gpa | |
| Lực dải phủ |
Giá trị trung bình Giá trị cao |
1,0-5,0 1,3-8,9 |
n n |
| Thông số độ nhạy ăn mòn ứng suất động (nNS giá trị) | ≥20 | ||
Chúng tôi sản xuất và kiểm tra cáp tuân theo tiêu chuẩn sau
| Hiệu suất cơ học | |
| Hiệu suất căng tối đa | IEC 60794–1-2-E |
| Tối đaHoạt động căng thẳng | IEC 60794–1-2-E1 |
| Thử nghiệm nghiền nát | IEC 6079 –1-2-E3 |
| Kiểm tra tác động | IEC 60794–1-2-E4 |
| Uốn lặp lại | IEC 60794–1-2-E6 |
| Kiểm tra độ xoắn | IEC 60794–1-2-E7 |
| Uốn cong cáp | IEC 60794–1-2-E11A |
| Hệ số suy giảm | ITU-T G.652 |
| Kiểm tra kết cấu | IEC-60793-1-20 |
| Hiệu suất môi trường | |
| Đi xe đạp nhiệt độ | IEC 60794–1-2-F1 |
| Thấm nước | IEC 60794–1–2-F5B |
| Quy trình tổng hợp nộp hồ sơ |
IEC 60794-1-E14 |
Cáp NSquặng
Các ống lỏng được mắc xung quanh bộ phận cường độ trung tâm bằng cách sử dụng SZ.Sợi SZ quấn các ống theo một hướng trong nhiều vòng, sau đó theo hướng khác.
Trung tâm NSsức mạnh NSthan hồng
Bộ phận cường độ trung tâm được làm bằng thép. Nó cung cấp cả độ bền kéo và chống vênh cho cáp.
Ống lỏng
Các sợi quang được đặt trong ống chứa đầy thạch.Ống được sản xuất với PBT tiêu chuẩn công nghiệp.Nó được tô màu để dễ dàng nhận biết theo sơ đồ được hiển thị ở trên.
Nước NSkhóa Vật liệu
Hợp chất làm đầy, vật liệu chặn nước giữa ống lỏng và vỏ bọc bên trong bảo vệ cáp khỏi sự xâm nhập của nước.
Áo giáp
Băng thép gợn sóng cung cấp thêm độ bền nén cáp, đặc tính chống nghiền tối đa, bảo vệ loài gặm nhấm và hiệu suất chống đạn.
Áo khoác ngoài
Một chiếc áo khoác polyethylene mật độ cao màu đen được ép lên trên lõi cáp và áo giáp băng thép gấp nếp làm vỏ bọc.
Cáp NScây thạch thảo NSbắn súng
Mỗi cáp có các thông tin sau được đánh dấu rõ ràng trên vỏ ngoài của cáp:
Một.Tên của nhà sản xuất.
NS.Năm nhà sản xuất
NS.Loại cáp và sợi quang
NS.Dấu chiều dài (in trên mỗi mét bình thường)
e.Hoặc theo yêu cầu của khách hàng.
Ứng dụng:
Thích hợp cho các phương pháp lắp đặt trên không, đường ống, chôn trực tiếp và các phương pháp lắp đặt khác
