GYFTY
Ống lỏng được buộc không bọc thép 2-144 Lõi ngoài trời Cáp quang truyền thông trên không & ống dẫn

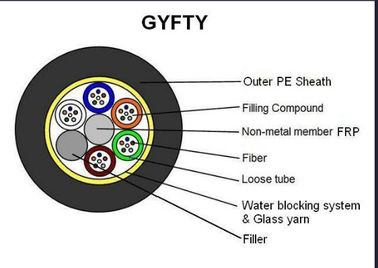

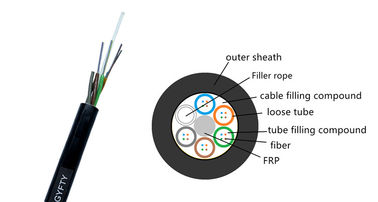

Kết cấu:
Cấu tạo của cáp quang GYFTY là sợi quang 250μm được bao bọc trong một ống lỏng làm bằng vật liệu mô đun cao, và ống lỏng chứa đầy hợp chất chống thấm nước.
Chính giữa lõi cáp là nhựa gia cường sợi thủy tinh (FRP).Ống lỏng (và dây phụ) được xoắn xung quanh lõi gia cường trung tâm để tạo thành một lõi cáp tròn và nhỏ gọn.Các khe hở trong lõi cáp được lấp đầy bằng chất độn chặn nước.Một lớp vỏ bọc bên trong bằng polyetylen được ép bên ngoài lõi cáp để tạo thành sợi cáp.
● Ống lỏng bảo vệ sợi quang được phủ một lần
● Ống lỏng bị xoắn xung quanh cốt thép
● Phần gia cố nằm giữa cáp quang
Đặc tính:
● Áp dụng công nghệ xoắn lớp hai chiều "SZ"
● Đổ đầy thuốc mỡ ngăn nước từng bước, ngăn chặn nước toàn bộ
● Đai thép (nhôm) có liên kết đáng tin cậy, độ bền cao và không bị nứt khi xoắn
● Kiểm soát độ dài sợi ổn định
● Sau khi cáp được hình thành, độ suy giảm bổ sung của sợi quang gần như bằng không và giá trị phân tán không thay đổi
● Hiệu suất môi trường tuyệt vời, phạm vi nhiệt độ áp dụng là -10 ℃ ~ + 70 ℃
Sự chỉ rõ:
Thông số kỹ thuật chung
| Loại cáp | GYFTY |
| Loại sợi | G652D |
| Ứng dụng | Giao tiếp đường dài, mạng LAN |
| Các phương pháp cài đặt được đề xuất | Trên không |
| Môi trường | Ngoài trời |
| Phạm vi nhiệt độ | -40 ℃ đến 70 ℃ |
2,2 Thông số kỹ thuật sợi
| Thông số kỹ thuật của sợi quang đơn mode ITU-T G.652D (B1.3) | |||
| Đặc điểm quang học | |||
| Đường kính trường chế độ (MFD) |
1310nm 1550nm |
9,2 ± 0,4 10,4 ± 0,8 |
µm µm |
| Bước sóng cắt (λcc) | ≤1260 | nm | |
| Hệ số suy giảm |
1310nm 1383nm 1550nm |
＜ 0,35 ＜ 0,35 ＜ 0,22 |
dB / km dB / km dB / km |
| Suy hao do uốn vĩ mô | φ75mm, 100 vòng tròn, ở 1550nm | ≤0,1 | dB |
| Sự suy giảm không đồng nhất | ≤0.05 | dB | |
| Hệ số phân tán |
1288 ~ 1339nm 1271 ~ 1360nm 1550nm |
≤3,5 ≤5,3 ≤18 |
Ps / (nm.km) Ps / (nm.km) Ps / (nm.km) |
| Bước sóng phân tán bằng không | 1300 ~ 1324 | nm | |
| Độ dốc phân tán tối đa bằng 0 | ≤0.093 | Ps / (nm2.km) | |
| Nhóm chỉ số khúc xạ (giá trị điển hình) |
1310nm 1550nm |
1.466 1.467 |
|
| Đặc điểm hình học | |||
| Đường kính ốp | 125,0 ± 1,0 | µm | |
| Lỗi đồng tâm lõi / lớp phủ | ≤0,8 | µm | |
| Ốp không tuần hoàn | ≤1.0 | % | |
| Đường kính lớp phủ | 245,0 ± 10 | µm | |
| Lỗi độ đồng tâm của lớp phủ / lớp phủ | ≤12.0 | µm | |
| Lớp phủ không tuần hoàn | ≤8 | % | |
| Đường kính của lớp phủ màu | 250,0 ± 15 | µm | |
| Đặc tính cơ học | |||
| Uốn cong (bán kính) | ≥4 | NS | |
| Căng thẳng bằng chứng | ＞ 0,69 | Gpa | |
| Lực dải phủ |
Giá trị trung bình Giá trị cao |
1,0-5,0 1,3-8,9 |
n n |
| Thông số độ nhạy ăn mòn ứng suất động (nNS giá trị) | ≥20 | ||
Ứng dụng:
Thích hợp cho các phương pháp lắp đặt trên không, đường ống, chôn trực tiếp và các phương pháp lắp đặt khác
