GJXFH FTTH
Cáp đơn trong nhà Simplex loại nơ đa lõi đơn chế độ cáp thả dây viễn thông LAN
Sợi phủ màu 250um được đặt ở trung tâm.Hai chất dẻo gia cường sợi (FRP) song song được đặtở hai bên.Cáp được hoàn thiện với vỏ bọc LSZH màu đen hoặc màu chống tia cực tím và ngọn lửa.

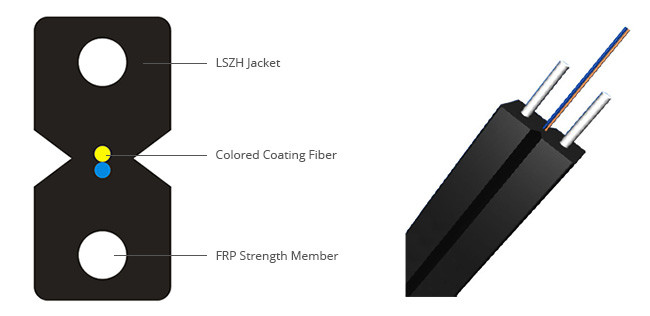

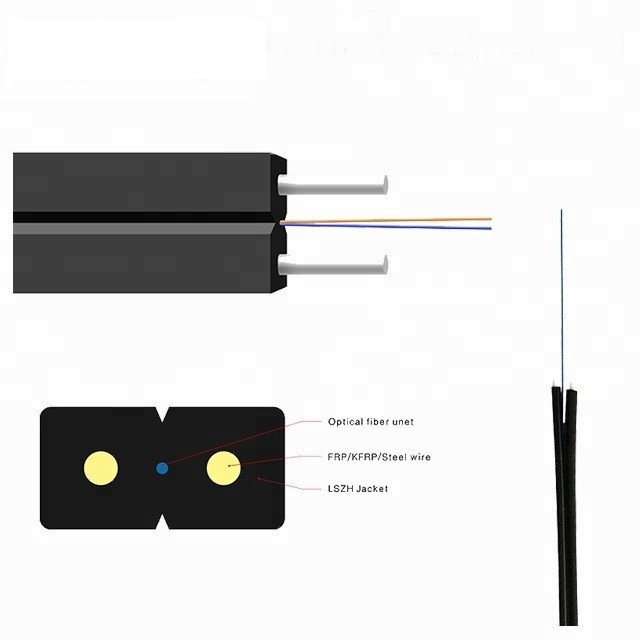

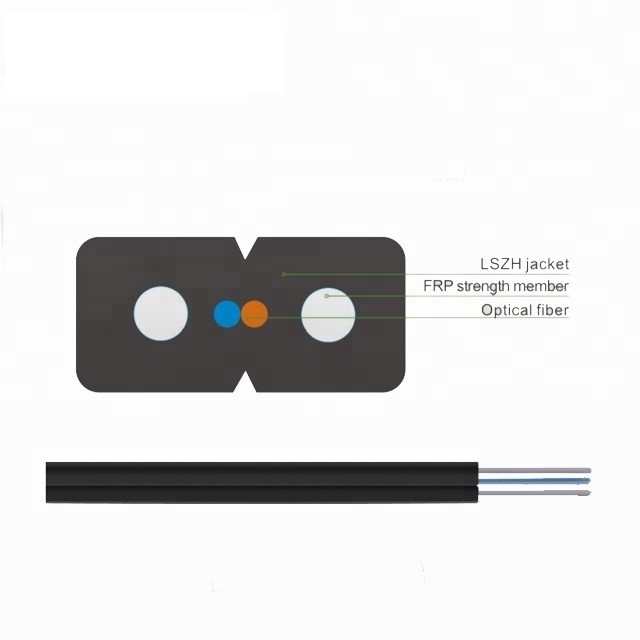

Kết cấu:
Đặc tính:
1. Sợi quang chống uốn cong đặc biệt, cung cấp băng thông lớn hơn và nâng cao hiệu suất truyền dẫn mạng;
2. Hai cốt FRP song song giúp cáp quang có khả năng chịu áp lực tốt và bảo vệ sợi quang;
3. Cáp quang có cấu trúc đơn giản, trọng lượng nhẹ và khả năng thực hành mạnh mẽ;
4. Thiết kế rãnh độc đáo, dễ bóc, dễ kết nối, đơn giản hóa việc lắp đặt và bảo trì;
5. Vỏ bọc polyetylen chống cháy không chứa halogen ít khói hoặc vỏ bọc PVC chống cháy, bảo vệ môi trường.
6. Có thể được kết hợp với nhiều loại kết nối tại chỗ, có thể kết thúc tại chỗ.
7. Vì tính chất mềm và nhẹ, cáp có vỏ bọc được sử dụng rộng rãi trong mạng truy nhập;tên khoa học của cáp có vỏ bọc là mạng truy nhập dùng con bướm để giới thiệu cáp quang;bởi vì hình dạng của nó là một con bướm, nó còn được gọi là một con bướm Cáp quang, cáp quang 8 hình.
Sự chỉ rõ:
Thông số kỹ thuật chung
| Loại cáp | FTTH (Cáp thả) |
| Loại sợi | SM G657A1 / SM G657A2 |
| Ứng dụng | FTTH, LAN |
| Các phương pháp cài đặt được đề xuất | Trên không |
| Môi trường | Trong nhà |
| Phạm vi nhiệt độ | -40 đến 70 ℃ |
Thông số kỹ thuật sợi
| Kiểu sợi | Đơn vị |
SM G652D |
SM G657A1 |
SM G657A2 |
||
| tình trạng | nm | 1310/1550 | 1310/1550 | 1310/1550 | ||
| sự suy giảm | dB / km | ≤0,36 / 0,23 | ≤0,35 / 0,21 | ≤0,35 / 0,21 | ||
| Sự phân tán | 1310nm | Ps / (nm * km) | ≤18 | ≤18 | ≤18 | |
| 1550nm | Ps / (nm * km) | ≤22 | ≤22 | ≤22 | ||
| Bước sóng phân tán bằng không | nm | 1312 ± 10 | 1312 ± 10 | 1300-1324 | ||
| Độ dốc phân tán bằng không | ps / (nm² × Km) | ≤0.091 | ≤0.090 | ≤0.092 | ||
| PMD tối đa sợi riêng lẻ | [ps / √km] | ≤0,2 | ≤0,2 | ≤0,2 | ||
| Giá trị liên kết thiết kế PMD | ps / (nm² × Km) | ≤0.08 | ≤0.08 | ≤0.08 | ||
| Bước sóng cắt sợi quang λc | nm | ≧ 1180, ≤1330 | ≧ 1180, ≤1330 | ≧ 1180, ≤1330 | ||
| Bước sóng cắt cáp λcc | nm | ≤1260 | ..... | ..... | ||
| MFD | 1310nm | ừm | 9,2 ± 0,4 | 9,0 ± 0,4 | 9,8 ± 0,4 | |
| 1550nm | ừm | 10,4 ± 0,8 | 10,1 ± 0,5 | 9,8 ± 0,5 | ||
| Bước (trung bình của phép đo hai chiều) | dB | ≤0.05 | ≤0.05 | ≤0.05 | ||
| Sự bất thường về chiều dài sợi và sự gián đoạn của điểm | dB | ≤0.05 | ≤0.05 | ≤0.05 | ||
| Hệ số tán xạ ngược khác biệt | dB / km | ≤0.03 | ≤0.03 | ≤0.03 | ||
| Độ đồng đều suy giảm | dB / km | ≤0.01 | ≤0.01 | ≤0.01 | ||
| Đường kính ốp | ừm | 125,0 ± 0,1 | 124,8 ± 0,1 | 124,8 ± 0,1 | ||
| Ốp không tuần hoàn | % | ≤1.0 | ≤0,7 | ≤0,7 | ||
| Đường kính lớp phủ | ừm | 242 ± 7 | 242 ± 7 | 242 ± 7 | ||
| Lớp phủ / chaffinch lỗi đồng tâm | ừm | ≤12.0 | ≤12.0 | ≤12.0 | ||
| Lớp phủ không tuần hoàn | % | ≤6.0 | ≤6.0 | ≤6.0 | ||
| Lỗi đồng tâm lõi / lớp phủ | ừm | ≤0,6 | ≤0,5 | ≤0,5 | ||
| Curl (bán kính) | ừm | ≥4 | ≥4 | ≥4 | ||
Nhận dạng màu tiêu chuẩn của sợi
| Không. | 1 | 2 | 3 | 4 |
| Màu sắc | Màu xanh dương | quả cam | Màu xanh lá | màu nâu |
Thiết kế cáp
| Bài báo | Sự miêu tả |
| Mô hình không | GJXH / GJFXH |
| 1. Số lượng chất xơ | 1 lõi, 2 lõi, 4 lõi |
| 2. Đường kính cáp | 3.0 * 2.0mm |
| 3. Trọng lượng cáp | 11,5 KGS / 9,5 KGS |
| 4. Thành viên sức mạnh | |
| -Vật liệu | Thép / FRP |
| -Đường kính | 0,45mm |
| 5. vỏ bọc bên ngoài | |
| -Vật liệu | LSZH (Đen / trắng) |
| 6. Đánh dấu vỏ bọc | |
| -Kiểu đánh dấu | In laze |
Thành viên sức mạnh
Thành phần sức mạnh được làm bằng thép hoặc FRP.Nó cung cấp độ bền cho cáp.
vỏ bọc bảo vệ cáp khỏi sự xâm nhập của nước.
Áo khoác ngoài
Vỏ LSZH được ép đùn trên sợi.
Đánh dấu vỏ cáp
Mỗi cáp có các thông tin sau được đánh dấu rõ ràng trên vỏ ngoài của cáp:
Một.Tên của nhà sản xuất.
NS.Năm nhà sản xuất
NS.Loại cáp và sợi quang
NS.Dấu chiều dài (in trên mỗi mét bình thường)
e.Hoặc theo yêu cầu của khách hàng.
Ứng dụng:
1. Được sử dụng để đi dây trong nhà, người dùng cuối trực tiếp sử dụng cáp;
2. Được sử dụng để giới thiệu cáp quang trong các tòa nhà;
Đối với hệ thống dây điện trong nhà của người dùng trong FTTH.
