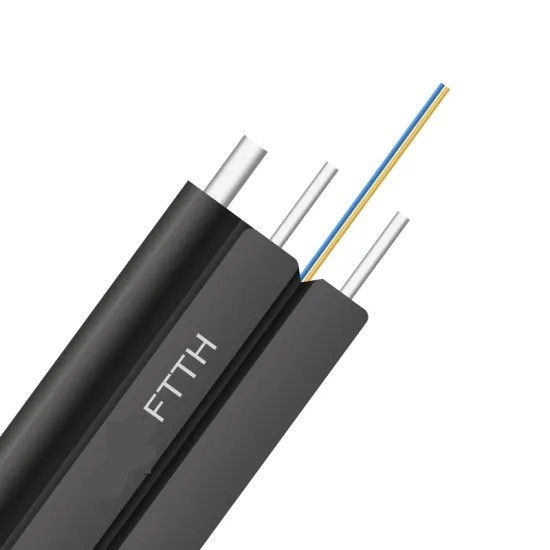

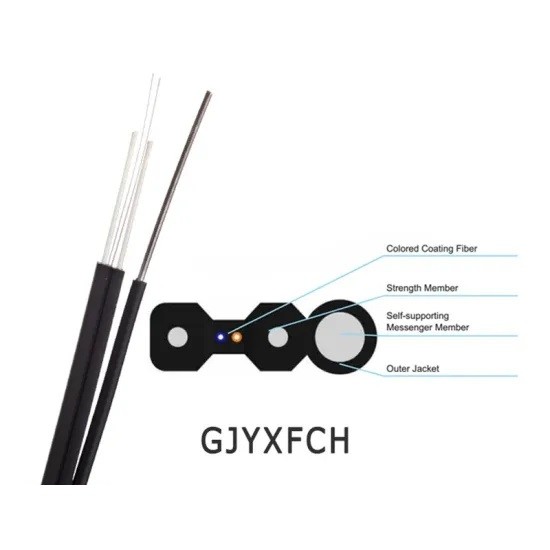

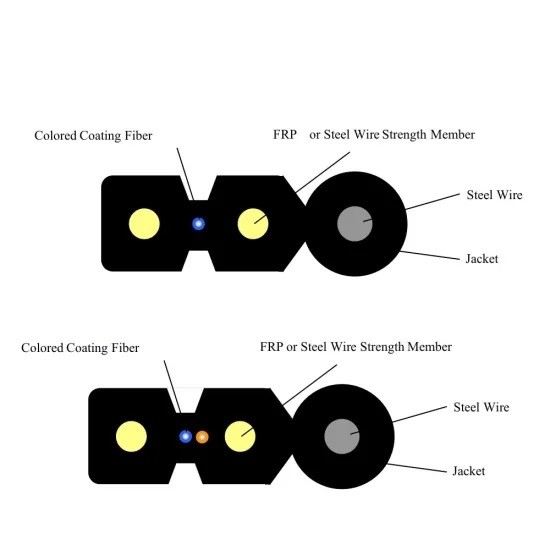

Cấu trúc cáp
Thiết kế của phần cắt ngang là loại bó buộc, và nó bao gồm hai dây thép song song như các thành viên sức mạnh, với sợi bền G657A1 ở giữa.Vỏ bên ngoài có thể được làm bằng vật liệu PE hoặc LSZH, và sứ giả là một dây thép 1.0mm.
Xây dựng sản phẩm
Sợi
Sợi màu 250μm
Nhựa được tăng cường bằng sợi thủy tinh (FRP) hoặc Sợi thép.
Thành viên tự hỗ trợ
Sợi thép
áo khoác bên ngoài
UV và chống cháy LSZH
Đặc điểm
Gắn gọn, mềm mại, linh hoạt, dễ cài đặt.
Ứng dụng
Cáp này thường được sử dụng như một cáp truy cập trong các mạng lưới khách hàng ngoài trời đến trong nhà. Nó cũng có thể được sử dụng như một cáp truy cập trong hệ thống phân phối trong nhà,đặc biệt cho hệ thống cáp truy cập không khí trong nhà hoặc ngoài trời.
| Loại sợi | Sự suy giảm | Băng thông khởi động quá tải | Phạm vi băng thông modal hiệu quả | Độ dài liên kết Ethernet 10GB/S | Khoảng bán kính uốn cong | |
| Điều kiện | 1310/1550nm | 850/1300nm | 850/1300nm | 850nm | 850nm | |
| Đơn vị | dB/km | dB/km | MHZ.km | MHZ.km | m | mm |
| G652D | 0.36/0.22 | 16 | ||||
| G657A1 | 0.36/0.22 | 10 | ||||
| G657A2 | 0.36/0.22 | 7.5 | ||||
| 50/125 | 3.0/1.0 | ≥ 500/500 | 30 | |||
| 62.2/125 | 3.0/1.0 | ≥200/500 | 30 | |||
| OM3 | 3.0/1.0 | ≥ 1500/500 | ≥ 2000 | ≥ 300 | 30 | |
| OM4 | 3.0/1.0 | ≥ 3500/500 | ≥ 4700 | ≥ 550 | 30 | |
| B1-OM3 | 3.0/1.0 | ≥ 1500/500 | ≥ 2000 | ≥ 300 | 7.5 | |
| B1-OM4 | 3.0/1.0 | ≥ 3500/500 | ≥ 4700 | ≥ 550 | 7.5 | |
Cấu trúc và thông số kỹ thuật
| Số lượng sợi |
Chiều kính cáp (mm) |
Trọng lượng cáp (kg/km) |
Độ bền kéo (N/100mm) |
Kháng nghiền (N/100mm) |
|||
| Thời gian ngắn | Về lâu dài | Thời gian ngắn | Về lâu dài | ||||
| 1-4 | 5.2*2.0 | 18 | 600 | 300 | 2200 | 1000 | |
| 6-12 | 3.0*9.0 | 27 | 1200 | 600 | 1100 | 500 | |
Lưu ý
Bảng dữ liệu này chỉ dùng để tham khảo, vui lòng liên hệ với chúng tôi để biết thêm chi tiết.
Lõi cáp được tạo thành từ sợi lớp phủ màu có đường kính 250μm.
Tính chất kéo và nghiền của cáp phù hợp với các giá trị được chỉ định trong bảng khi sử dụng các thành phần cường độ FRP và thép.
