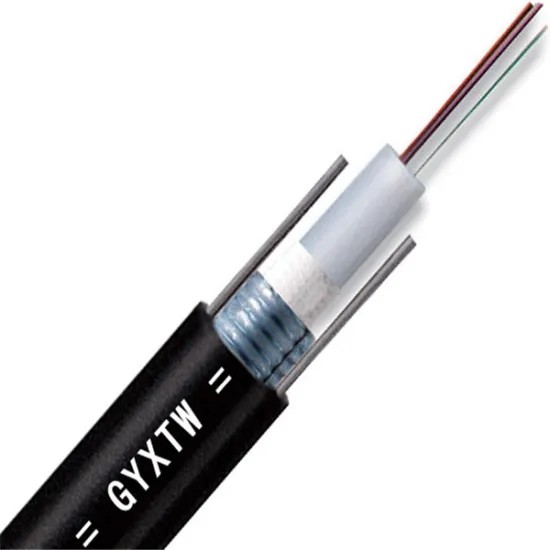

Sự miêu tả:
1. Hợp chất thạch đơn chứa đầy ống lỏng chứa tối đa 24 sợi
2. Băng chống thấm giữa băng thép và ống lỏng bằng hợp chất thạch.
3. Băng thép sóng PE tráng kép dưới vỏ bọc PE.
4. Dây thép kép song song làm thành viên sức mạnh.
5. Cấu trúc nhỏ gọn, trọng lượng nhẹ, băng thép bọc lớp chống thấm nước, chống ẩm tốt.
Thông số kỹ thuật chung:
| Loại cáp | Cáp quang ống lỏng trung tâm GYXTW |
| Loại sợi | SM G.652D |
| Ứng dụng | Giao tiếp đường dài, mạng LAN |
| Các phương pháp cài đặt được đề xuất | Trên không |
| Môi trường | Ngoài trời |
| Phạm vi nhiệt độ | -40ºC đến 70ºC |
Thông số kỹ thuật sợi:
| Thông số kỹ thuật của sợi quang đơn mode ITU-T G.652D (B1.3) | |||
| Đặc trưng | Điều kiện | Giá trị được chỉ định | Các đơn vị |
| Đặc điểm quang học | |||
| Đường kính trường chế độ (MFD) | 1310nm 1550nm |
9,2 ± 0,4 10,4 ± 0,8 |
µm µm |
| Bước sóng cắt (λcc) | ≤1260 | nm | |
| Hệ số suy giảm | 1310nm 1383nm 1550nm |
<0,35 <0,35 <0,22 |
dB / km dB / km dB / km |
| Suy hao do uốn vĩ mô | φ75mm, 100 vòng tròn, ở 1550nm | ≤0,1 | dB |
| Sự suy giảm không đồng nhất | ≤0.05 | dB | |
| Hệ số phân tán | 1288 ~ 1339nm 1271 ~ 1360nm 1550nm |
≤3,5 ≤5,3 ≤18 |
Ps / (nm.km) Ps / (nm.km) Ps / (nm.km) |
| Bước sóng phân tán bằng không | 1300 ~ 1324 | nm | |
| Độ dốc phân tán tối đa bằng 0 | ≤0.093 | Ps / (nm2.km) | |
| Nhóm chỉ số khúc xạ (giá trị điển hình) | 1310nm 1550nm |
1.466 1.467 |
|
| Đặc điểm hình học | |||
| Đường kính ốp | 125,0 ± 1,0 | µm | |
| Lỗi đồng tâm lõi / lớp phủ | ≤0,8 | µm | |
| Ốp không tuần hoàn | ≤1.0 | % | |
| Đường kính lớp phủ | 245,0 ± 10 | µm | |
| Lỗi độ đồng tâm của lớp phủ / lớp phủ | ≤12.0 | µm | |
| Lớp phủ không tuần hoàn | ≤8 | % | |
| Đường kính của lớp phủ màu | 250,0 ± 15 | µm | |
| Đặc tính cơ học | |||
| Uốn cong (bán kính) | ≥4 | NS | |
| Căng thẳng bằng chứng | > 0,69 | Gpa | |
| Lực dải phủ | Giá trị trung bình Giá trị cao |
1,0-5,0 1,3-8,9 |
n n |
| Thông số độ nhạy ăn mòn ứng suất động (nNS giá trị) | ≥20 | ||
Chế độ xem đóng gói: 1-4km / cuộn trong trống gỗ

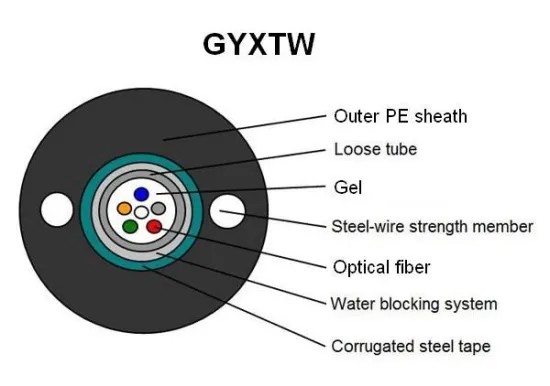

Cấu trúc cáp:
