Ngoài trời trên không 4 lõi GYFXTY PE Áo khoác FRP Messenger Dây cáp quang với sợi G652D
GYXFTYCáp quang đơn mode là cáp điện môi hoàn toàn phi kim loại được sử dụng cho hệ thống truyền tải điện, khu vực có nhiều sấm sét và cường độ cao.giao diện điện từ.Các ống cáp, được làm đầy bằng hợp chất làm đầy, có một ống lỏng lẻo ở giữa và với bộ phận cường độ FRP song song.cáp được hoàn thành với vỏ bọc PE.Cáp GYXFTY có sẵn từ 2 lõi đến 12 lõi.Nó được sử dụng trong khu vực điện áp cao cho ứng dụng trên không hoặc ống dẫn đường dài
Chức năng và tính năng của sản phẩm

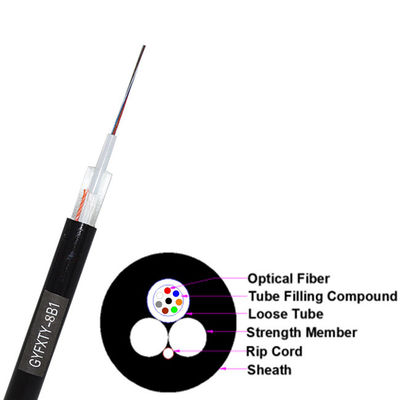

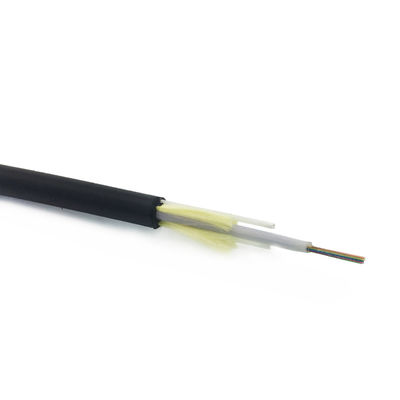

Cấu trúc của cáp quang ống chùm trung tâm GYFXTY là chèn sợi quang 250um vào một ống lỏng làm bằng vật liệu có mô đun cao và ống lỏng được làm đầy bằng hợp chất chống thấm nước.Ống lỏng lẻo được bọc bằng một lớp sợi aramid (Sản xuất tại Trung Quốc) theo chiều dọc và vật liệu chặn nước được thêm vào giữa sợi aramid và ống lỏng lẻo để đảm bảo độ gọn của cáp quang và chặn nước theo chiều dọc.Hai FRP thép song song được đặt ở cả hai bên và vỏ bọc polyetylen được đùn vào cáp.
thông số kỹ thuật
|
Thương hiệu
|
TW-SCIE
|
|
Loại sợi quang
|
Chế độ đơn G652D
|
|
Chất liệu áo khoác
|
Thể dục
|
|
Đếm sợi
|
4
|
|
Màu áo khoác
|
Đen
|
|
thành viên sức mạnh
|
2 FRP song song
|
|
Đường kính cáp
|
6.0mm
|
|
Chiều dài
|
2000m mỗi cuộn hoặc tùy chỉnh
|
|
Trọng lượng thô
|
35 kg
|
| Thông số kỹ thuật của sợi quang đơn mode ITU-T G.652D (B1.3) | |||
| Đặc điểm quang học | |||
| Đường kính trường chế độ (MFD) | 1310nm 1550nm |
9,2 ± 0,4 10,4 ± 0,8 |
µm µm |
| Bước sóng ngưỡng (λcc) | ≤1260 | bước sóng | |
| hệ số suy giảm | 1310nm 1383nm 1550nm |
<0,35 <0,35 <0,22 |
dB/km dB/km dB/km |
| Mất uốn vĩ mô | φ75mm, 100 vòng tròn, ở 1550nm | ≤0,1 | dB |
| Độ suy giảm không đồng nhất | ≤0,05 | dB | |
| Hệ số phân tán | 1288~1339nm 1271~1360nm 1550nm |
≤3,5 ≤5,3 ≤18 |
Ps/(nm.km) Ps/(nm.km) Ps/(nm.km) |
| Bước sóng phân tán bằng không | 1300~1324 | bước sóng | |
| Độ dốc phân tán tối đa bằng không | ≤0,093 | Ps/(nm2.km) | |
| Chỉ số khúc xạ nhóm (giá trị điển hình) | 1310nm 1550nm |
1.466 1.467 |
|
| đặc trưng hình học | |||
| đường kính ốp | 125,0 ± 1,0 | µm | |
| Lỗi đồng tâm lõi / lớp phủ | ≤0,8 | µm | |
| Tấm ốp không tròn | ≤1,0 | % | |
| đường kính lớp phủ | 245,0±10 | µm | |
| Lỗi đồng tâm của lớp phủ/lớp phủ | ≤12,0 | µm | |
| Lớp phủ không tròn | ≤8 | % | |
| Đường kính của lớp phủ màu | 250,0 ± 15 | µm | |
| đặc tính cơ học | |||
| Curling (bán kính) | ≥4 | tôi | |
| bằng chứng căng thẳng | >0,69 | điểm trung bình | |
| lực dải phủ | Giá trị trung bình Giá trị cao |
1,0-5,0 1,3-8,9 |
N N |
| Tham số nhạy cảm ăn mòn ứng suất động (nđgiá trị) | ≥20 | ||
